Questões de Engenharia Elétrica do ano 2008

Acerca de máquinas síncronas, assinale a opção correta.

• A.

  Um motor síncrono é alimentado no estator e no rotor com corrente alternada.

• B.

  No gerador síncrono de pólos salientes, em geral, a velocidade mecânica do rotor é muito superior à velocidade mecânica para o caso de um gerador de pólos lisos.

• C.

  Sempre que um gerador estiver funcionando com fator de potência indutivo, esse tipo de máquina estará absorvendo potência reativa.

• D.

  Sob condições a vazio, a corrente solicitada por um motor síncrono em seu estator é muito elevada comparada à situação usual com carga.

• E.

  Em regime permanente, durante condições normais, não há movimento relativo entre o campo magnético girante e o rotor.

       Uma aplicação utiliza um gerador CC com excitação em derivação (shunt). O gerador, ao ser ligado pela última vez, estava funcionando, aparentemente, de forma normal. No dia seguinte, um usuário acostumado a ligar o gerador e a realizar os procedimentos usuais para colocá-lo em funcionamento não obteve sucesso ao tentar ligá-lo para executar as tarefas costumeiras.

Acerca dessa situação hipotética, assinale a opção que não corresponde a um provável defeito que impeça o gerador de desenvolver tensão.

• A.

  velocidade mecânica excessivamente baixa

• B.

  circuito de campo aberto causado por algum tipo de falha

• C.

  circuito onde a saída de tensão é medida em curto-circuito

• D.

  magnetismo residual insuficiente

• E.

  falta de lubrificação ou mancais sujos

Muitas vezes, são necessárias repetidas partidas de motores de indução com rotor em curto-circuito, necessitando manter a carga mecânica acoplada ao eixo. Tal procedimento, além de provocar quedas de tensão na instalação, pode comprometer a vida útil do próprio motor. Em alguns casos, os processos requerem um controle fino da velocidade do motor. Para essa finalidade, podem ser utilizados os chamados conversores de freqüência. A respeito desses conversores e dos procedimentos para utilizá-los, assinale a opção correta.

• A.

  Os conversores de freqüência são baseados na variação da tensão e da freqüência nos terminais do motor.

• B.

  Nesse tipo de controle, o fluxo magnético é variável com o tempo.

• C.

  O conversor de freqüência utilizado para o acionamento de motores de indução com rotor curto-circuitado precisa apenas de um módulo inversor de freqüência.

• D.

  Os conversores, em geral, funcionam para faixa de freqüência reduzida, normalmente de 59,5 Hz a 60,5 Hz.

• E.

  A potência elétrica do motor é mantida constante durante o período em que o controle atua.

Considere que uma carga trifásica equilibrada seja suprida por um gerador ideal que apresente tensão trifásica equilibrada e simétrica cuja tensão de linha seja igual a 220 V. A partir dessas informações e considerando, ainda, que, para o seu funcionamento, a carga demande 10 A de corrente de linha e funcione com fator de potência indutivo igual a 0,8, julgue os itens a seguir.

Se um motor síncrono trifásico absorvendo 1 kVA com fator de potência igual a 0,8 indutivo for conectado em paralelo com a carga, o fator de potência da instalação composta da carga e do motor será igual a 0,92, indutivo.

• C. Certo
• E. Errado

Acerca de geradores utilizados em sistemas elétricos de potência, julgue os itens subseqüentes.

meio de reguladores de velocidade, os quais permitem adequado controle da potência reativa gerada.

• C. Certo
• E. Errado

Acerca de geradores utilizados em sistemas elétricos de potência, julgue os itens subseqüentes.

Quando um gerador está absorvendo potência reativa, normalmente e caso seja possível, eleva-se a sua tensão, para se reduzir a absorção de reativo, ou mesmo para que o gerador passe a gerar potência reativa.

• C. Certo
• E. Errado

Acerca de geradores utilizados em sistemas elétricos de potência, julgue os itens subseqüentes.

Entre os geradores de grande porte e de mesma potência, os hidráulicos, em geral, apresentam número de pólos bem mais elevado que os geradores do tipo térmico.

• C. Certo
• E. Errado

A respeito de comando de motores de indução para acionamento de algumas cargas, julgue os itens subseqüentes. O acionamento e o desligamento automático das bombas de água de um edifício podem ser adequadamente realizados por mecanismo que envolve o controle automático de nível.

• C. Certo
• E. Errado

A respeito de comando de motores de indução para acionamento de algumas cargas, julgue os itens subseqüentes. Os contatores são dispositivos inadequados para comando a distância de motores, pois requerem contatos auxiliares para esse tipo de operação.

• C. Certo
• E. Errado

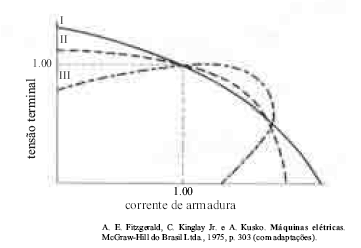

O gráfico abaixo apresenta curvas que ilustram o efeito da tensão terminal de um gerador síncrono em função da corrente de armadura, para funcionamento em regime permanente, quando a corrente de campo é mantida constante. Cada uma das três características está associada a um fator de potência diferente.

Com relação ao gráfico e às informações apresentadas acima, julgue o item que se segue.

A curva I refere-se a uma característica na qual o fator de potência no gerador é capacitivo.

• C. Certo
• E. Errado
