Questões de Engenharia Elétrica do ano 2009

A figura acima mostra a planta de parte de uma instalação elétrica predial, na qual os elementos nos circuitos foram dimensionados de acordo com normas pertinentes ao tipo de problema.

Com base na planta da instalação elétrica mostrada acima, julgue os itens que se seguem.

Há somente uma tomada média de força na instalação, cuja potência é igual a 300 VA.

• C. Certo
• E. Errado

A figura acima mostra a planta de parte de uma instalação elétrica predial, na qual os elementos nos circuitos foram dimensionados de acordo com normas pertinentes ao tipo de problema.

Com base na planta da instalação elétrica mostrada acima, julgue os itens que se seguem.

O ponto de luz no teto é comandado por um interruptor de tecla simples.

• C. Certo
• E. Errado

No esquema abaixo,

as letras A e B, respectivamente, estão aderentes às NBRs

• A.

  5460 e 5410

• B.

  5410 e 5460

• C.

  14039 e 5460

• D.

  14039 e 5410

• E.

  5410 e 14039

A norma técnica NBR 5410 abrange, além das instalações elétricas de edificações residenciais, comerciais, estabelecimentos de uso público, industriais, hortigranjeiros, reboques de acampamento (trailers), locais de acampamento (campings), marinas, feiras, exposições e instalações temporárias, também

• A.

  os canteiros de obras.

• B.

  os canteiros de obras e as redes de distribuição aéreas urbanas.

• C.

  os trabalhos em circuitos energizados e as usinas.

• D.

  as cercas elétricas, as usinas e as subestações.

• E.

  as cercas elétricas e as redes de distribuição aéreas rurais.

Considere a representação elétrica a seguir.

A representação está corretamente identificada em:

• A.



• B.



• C.



• D.



• E.

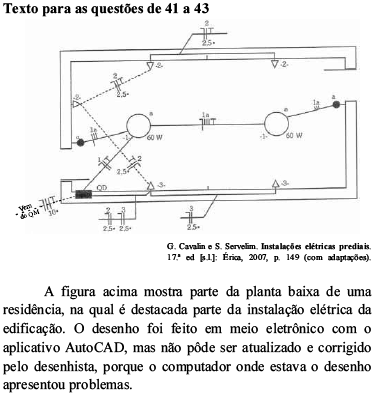

Acerca da instalação elétrica acima ilustrada, julgue os itens que se seguem.

I. Todos os eletrodutos são embutidos na parede.

II. Não há ponto de luz do tipo fluorescente nessa instalação elétrica.

III. Não há nem tomada média nem alta na instalação elétrica.

IV. As tomadas no circuito 3 não estão ligadas adequadamente, pois estão sem o fio terra.

A quantidade de itens certos é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Acerca de grupo motogerador para atendimento de cargas essenciais em uma instalação elétrica de baixa tensão, assinale a opção correta.

• A.

  O motor que aciona o gerador não pode ser a dísel, tendo em vista que esse tipo de motor foi proibido recentemente, por produzir fumaça acima de um limite tolerável.

• B.

  Todos os geradores de um grupo motogerador possuem fator de potência unitário. Com raras exceções, eles podem apresentar fator de potência indutivo.

• C.

  Em um grupo motogerador, o motor, em geral, tem velocidade em serviço contínuo em torno de 4.800 rpm.

• D.

  Baterias semelhantes às de automóveis podem ser utilizadas para acionamento do motor do grupo gerador, logo que a energia normal seja interrompida.

Na situação ilustrada na figura, o tipo de interruptor utilizado na instalação elétrica em tela para comandar os dois pontos de luz é denominado

• A.

  three-way (paralelo).

• B.

  four-way.

• C.

  duas teclas simples.

• D.

  três teclas simples.

A respeito do condutor neutro na instalação elétrica mostrada na figura, assinale a opção correta.

• A.

  Para um circuito específico na instalação, os condutores neutro e fase têm a mesma seção em mm²

• B.

  Entre o quadro de medição (QM) e o quadro de distribuição (QD), o condutor neutro é seccionado por um disjuntor.

• C.

  O condutor neutro está sempre presente nos eletrodutos que ficam entre cada interruptor e a luminária mais próxima a cada um dos interruptores.

• D.

  No circuito 3, o condutor neutro desempenha também o papel de fio de proteção.

Todo projeto de instalação elétrica deve considerar fatores tais como temperatura, altitude, dentre outros. As letras que classificam a temperatura ambiente são

• A.

  AA

• B.

  AC

• C.

  AD

• D.

  AE

• E.

  AF
