Questões de Engenharia Elétrica do ano 2009

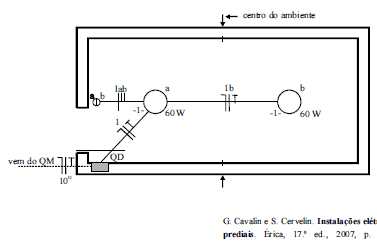

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os itens a seguir.

A instalação elétrica mostrada na figura prescinde de fio terra (fio de proteção), por se destinar a atender apenas pontos de luz.

• C. Certo
• E. Errado

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os itens a seguir.

Na instalação elétrica mostrada na figura, há dois interruptores de teclas simples.

• C. Certo
• E. Errado

Considerando que uma instalação elétrica apresente carga instalada igual a 1.000 kW e que, durante o intervalo de determinado dia, verifique que a demanda máxima e a demanda média para essa instalação sejam iguais a 700 kW e 400 kW, respectivamente, julgue os próximos itens.

O fator de carga diário para essa situação será superior a 0,55.

• C. Certo
• E. Errado

Considerando que uma instalação elétrica apresente carga instalada igual a 1.000 kW e que, durante o intervalo de determinado dia, verifique que a demanda máxima e a demanda média para essa instalação sejam iguais a 700 kW e 400 kW, respectivamente, julgue os próximos itens.

O fator de demanda para a potência instalada será igual a 0,4.

• C. Certo
• E. Errado

Considerando que uma instalação elétrica apresente carga instalada igual a 1.000 kW e que, durante o intervalo de determinado dia, verifique que a demanda máxima e a demanda média para essa instalação sejam iguais a 700 kW e 400 kW, respectivamente, julgue os próximos itens.

Em situações como a descrita, em geral, o fator de carga anual é maior do que o fator de carga mensal, que, por sua vez, é maior que o fator de carga diário.

• C. Certo
• E. Errado

A respeito de condutores elétricos para uso em instalações elétricas de baixa tensão, julgue os próximos itens.

Considerando instalações fixas em geral com condutores e cabos isolados, por motivos mecânicos, a seção mínima de condutores de cobre utilizados para circuito de iluminação não deve ser inferior a 1,5 mm2.

• C. Certo
• E. Errado

A respeito de condutores elétricos para uso em instalações elétricas de baixa tensão, julgue os próximos itens.

A seção do condutor neutro de um circuito monofásico deve ser a mesma do condutor fase desse circuito.

• C. Certo
• E. Errado

Com base no limite de queda de tensão para dimensionamento de condutor de cobre em um circuito de uma instalação elétrica em baixa tensão, julgue o item abaixo.

Para o cálculo da queda de tensão no circuito, deve ser utilizada a corrente de curto-circuito máxima que o suposto condutor pode suportar.

• C. Certo
• E. Errado

As linhas elétricas em circuitos de baixa tensão devem ser dispostas ou marcadas apropriadamente, a fim de permitir sua identificação quando da realização de verificações, ensaios, reparos, ou mesmo modificações na instalação. Com relação a esse assunto, julgue os seguintes itens.

Em caso de identificação por cor, o condutor neutro deve ter a cor azul-claro na isolação do condutor.

• C. Certo
• E. Errado

As linhas elétricas em circuitos de baixa tensão devem ser dispostas ou marcadas apropriadamente, a fim de permitir sua identificação quando da realização de verificações, ensaios, reparos, ou mesmo modificações na instalação. Com relação a esse assunto, julgue os seguintes itens.

Qualquer que seja o tipo de condutor de cobre isolado utilizado como fase(s), a cor para identificação admitida é somente o vermelho.

• C. Certo
• E. Errado
