Questões de Engenharia Elétrica do ano 2009

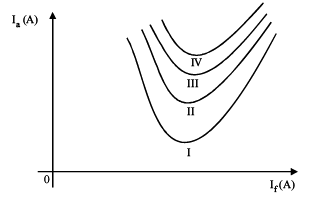

A figura abaixo mostra curvas características de um motor síncrono envolvendo a corrente de armadura I a em função da corrente de campo I f , avaliadas cada uma considerando-se a potência ativa suprida ao motor constante. São mostradas quatro curvas, compreendendo as situações limites de operação a vazio, de plena carga, 25% e 50% da potência nominal do motor.

As curvas que indicam operação a vazio e a plena carga são, respectivamente, as curvas

• A.

  I e III.

• B.

  I e IV.

• C.

  II e III.

• D.

  II e IV.

Um motor trifásico com 12 terminais de acesso e tensão de bobina de 220 V está ligado conforme o esquema abaixo.

Esse motor está configurado para operar em

• A.

  triângulo e 760V

• B.

  triângulo e 220V

• C.

  triângulo e 440V

• D.

  estrela e 380V

• E.

  estrela e 220V

O motor CC composto basicamente pela armadura (rotor bobinado) e por um outro enrolamento, ambos ligados em paralelo com a alimentação, é denominado motor

• A.

  de repulsão.

• B.

  de campo distorcido.

• C.

  compound.

• D.

  série.

• E.

  shunt.

Considere o sistema abaixo.

Esse circuito de acionamento visa a

• A.

  parar instantaneamente o motor.

• B.

  acionar o motor para que atinja a velocidade nominal instantaneamente.

• C.

  controlar o sentido de rotação do motor.

• D.

  controlar a velocidade, mas não o sentido de rotação do motor.

• E.

  estabilizar a rotação do motor para diferentes valores de carga.

Instruções: Considere o texto a seguir para responder às questões de números 59 e 60.

Um motor de indução trifásico com rotor gaiola de 4 polos, 5 HP, 220 V, 60 Hz, fator de potência 0,75 e rendimento 0,85 opera com escorregamento de 5%.

A rotação do rotor é, em rpm,

• A.

  3520

• B.

  3080

• C.

  2280

• D.

  1710

• E.

  1140

Instruções: Considere o texto a seguir para responder às questões de números 59 e 60.

Um motor de indução trifásico com rotor gaiola de 4 polos, 5 HP, 220 V, 60 Hz, fator de potência 0,75 e rendimento 0,85 opera com escorregamento de 5%.

A corrente nominal vale, aproximadamente, em A,

• A.

  15

• B.

  20

• C.

  25

• D.

  30

• E.

  35

Analise as proposições sobre motores.

I. No motor CC, o estator só pode ter um enrolamento e o mesmo deve ser necessariamente alimentado por corrente contínua, enquanto que o rotor pode possuir mais de um enrolamento e deve ser necessariamente alimentado por corrente alternada para produzir o campo girante.

II. No motor monofásico de fase dividida, a partida é obtida por meio do enrolamento auxiliar, no qual encontra-se acoplado o interruptor centrífugo, cuja função é desligar esse enrolamento após a partida.

III. No motor monofásico de campo distorcido, os anéis de cobre servem para curtocircuitar parte do enrolamento do rotor para facilitar a sua desaceleração após o desligamento.

Está correto o que se afirma SOMENTE em

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e III.

• E.

  II e III.

Um motor trifásico de 220 V, 20 HP, fator de potência 0,80 e rendimento 0,90 tem corrente nominal de, aproximadamente,

• A.

  18A

• B.

  24A

• C.

  36A

• D.

  42A

• E.

  55A

Um motor de indução trifásico de 8 pólos com rotor em gaiola opera em 60 Hz. Então, o campo girante tem velocidade angular, aproximadamente, de

• A.

  94,2 rd/s

• B.

  98,4 rd/s

• C.

  102,6 rd/s

• D.

  106,8 rd/s

• E.

  111,0 rd/s

A potência mínima calculada de um motor para acionar uma bomba de água com vazão de 10 litros/s, altura manométrica 90 m e rendimento de 50%, aproximadamente, é:

• A.

  12 cv

• B.

  15 cv

• C.

  18 cv

• D.

  21 cv

• E.

  24 cv
