Engenharia Elétrica - Iluminacao eletrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2010
Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.
Cada lâmpada possui seu interruptor individual.
Coonsidere a figura e os dados abaixo para responder às questões de nos 35 e 36
Uma determinada instalação elétrica monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura acima. Tanto o banco de capacitores como as máquinas podem ser acionados através das chaves, independentemente. Foram observadas as seguintes características:
- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;
- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kvar, e o fator de potência 0,8 indutivo.
Quando ambas as máquinas estiverem ligadas com o banco de capacitores desligado, a potência ativa total da instalação, em kW, será
15
18
21
24
27
Coonsidere a figura e os dados abaixo para responder às questões de nos 35 e 36
Uma determinada instalação elétrica monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura acima. Tanto o banco de capacitores como as máquinas podem ser acionados através das chaves, independentemente. Foram observadas as seguintes características:
- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;
- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kvar, e o fator de potência 0,8 indutivo.
Deseja-se elevar o fator de potência da instalação por meio do banco de capacitores. Para que o fator de potência da instalação seja elevado para 1,0 com ambas as máquinas em funcionamento, o valor absoluto da potência reativa do banco de capacitores, em kvar, deverá ser
21
25
29
33
37
Em um sistema elétrico, foi adotada a instalação do DR de quatro polos no quadro geral trifásico de distribuição de circuitos terminais. Os esquemas de aterramento que admitem esse tipo de ligação para o DR são
TT e TN-S.
TT e TN-C.
TN-C e TN-S.
TN-C e TN-C-S.
IT e TN-C.

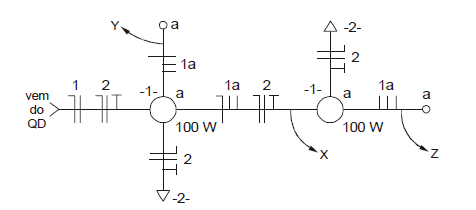

O esquema unifilar abaixo refere-se a um ambiente onde serão instalados duas tomadas monofásicas de 127 V e duas lâmpadas de 127 V comandadas simultaneamente por dois interruptores paralelos instalados em locais distintos.
No entanto, há um erro descrito em:
Falta um retorno no eletroduto X.
Falta uma fase no eletroduto X.
Falta uma fase no eletroduto Z.
Há um retorno em excesso no eletroduto Y.
Há um retorno em excesso no eletroduto X.
De acordo com a NBR 5410:2004, as dimensões internas dos eletrodutos e seus acessórios de ligação devem permitir a instalação e a retirada fácil de condutores ou cabos. Por isso, a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos NÃO deve ser superior a:
O dimensionamento dos condutores e dispositivos de proteção de entrada de uma instalação elétrica residencial é feito por meio de tabelas da concessionária local, tomando como referência
a potência aparente das tomadas de uso específico.
a potência ativa dos pontos de iluminação.
o número de tomadas de uso geral.
o número de tomadas de uso específico.
a demanda máxima.
Uma instalação elétrica de 10 kW e fator de potência 0,5 (indutivo), para que a sua potência reativa seja praticamente anulada é necessário instalar um banco de capacitores que acrescente a ela uma potência reativa capacitiva cujo valor aproximado é
10,0 kVAR.
15,6 kVAR.
17,3 kVAR.
22,0 kVAR.
28,7 kVAR.
De acordo com a NBR 5.410:2004, o esquema abaixo refere-se ao método de instalação descrito em:
Cabo multipolar em eletroduto de seção circular embutido em alvenaria.
Condutores isolados ou cabos unipolares em eletroduto aparente de seção circular sobre parede.
Condutores isolados ou cabos unipolares em bandeja perfurada, na horizontal ou na vertical.
Condutores isolados em eletroduto de seção não-circular em espaço de construção.
Cabo multipolar em eletroduto de seção não-circular sobre parede.
Para o dimensionamento dos condutores de uma instalação elétrica, além do critério da capacidade de condução de corrente, considera-se também o critério
da tensão de isolação entre condutores dos circuitos.
da ampliação da potência instalada.
do limite da queda de tensão.
do número de condutores carregados.
da capacidade de corrente de surto.
