Questões de Engenharia Elétrica do ano 2010

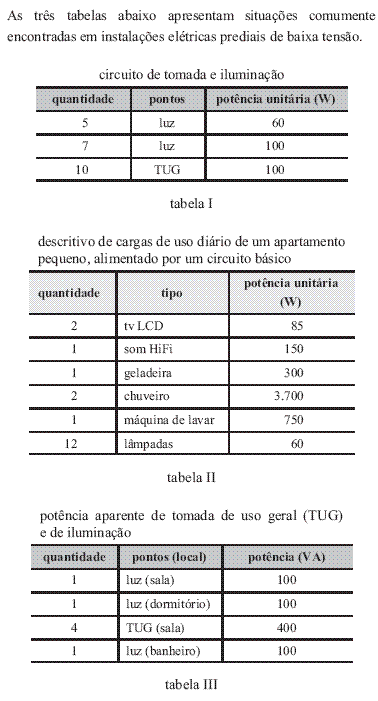

Com base na tabela I e considerando que a instalação elétrica seja suprida por tensão fase-neutro igual a 220 V, é correto afirmar que, entre os disjuntores de 10 A e de 15 A, o mais apropriado para essa instalação será o de 15 A.

• C. Certo
• E. Errado

Tendo como base a tabela II e considerando o uso de somente sete lâmpadas entre outras cargas e hábitos noturnos (após 18h), é correto afirmar que o fator de demanda noturno dessa instalação será superior a 95%.

• C. Certo
• E. Errado

Considerando que os dados da tabela III (dados de potência em VA) sejam de uma instalação elétrica predial em baixa tensão que possua também tomadas de uso exclusivo (TUEs), cuja potência totaliza 10.000 W, então, a potência ativa total requerida pela instalação será igual a 11.900 W.

• C. Certo
• E. Errado

Os símbolos na tabela representam condutores internos a eletrodutos. Mais especificamente, os condutores de 1 a 4 são os de fase, de neutro, de retorno e de terra, respectivamente.

• C. Certo
• E. Errado

Conforme norma pertinente para instalações elétricas em baixa tensão, na tabela parcial de interruptores apresentada acima, os símbolos de 1 a 5 correspondem, respectivamente, a

interruptores de uma seção, de duas seções, de três seções, intermediário ou four-way e paralelo ou three-way.

• C. Certo
• E. Errado

Em uma instalação elétrica, sendo Ip a corrente de projeto, Iz a capacidade de condução de corrente dos condutores vivos da instalação já submetidos aos fatores de correção, In a corrente nominal do dispositivo de proteção e I2 a corrente que assegura efetivamente a sua atuação, para que haja uma perfeita coordenação entre o dispositivo de proteção e os condutores, conforme a NBR 5410:2004, devem ser satisfeitas as relações:

• A.

  Iz ¡Ü In ¡Ü Ip e I2 ¡Ü 1,45.Iz

• B.

  In ¡Ü Ip ¡Ü Iz e In ¡Ü 1,45. I2

• C.

  In ¡Ü Ip ¡Ü Iz e I2 ¡Ü 1,45.Iz

• D.

  Ip ¡Ü In ¡Ü Iz e Iz ¡Ü 1,45. I2

• E.

  Ip ¡Ü In ¡Ü Iz e I2 ¡Ü 1,45.Iz

Em uma instalação elétrica de baixa tensão, de acordo com a NBR 5410:2004, o condutor neutro

• A.

  de um circuito monofásico deve ter a mesma seção do condutor fase.

• B.

  de um circuito monofásico deve ter seção máxima de 4 mm².

• C.

  comum a mais de um circuito monofásico deve ter a seção igual ao dobro da maior seção de condutor fase usado nos circuitos.

• D.

  pode ser comum a, no máximo, três circuitos monofásicos.

• E.

  de um circuito monofásico pode ter metade da seção do condutor fase quando este último tiver seção maior do que 10 mm².

Em uma instalação elétrica monofásica foram usados um wattímetro, um voltímetro e um amperímetro para medir, respectivamente, a potência ativa na carga (P = 0,38 kW), a tensão da rede (U = 120 V) e a corrente na fase (I = 4,2 A). Sabendo que a carga é indutiva, o fator de potência da instalação e a potência reativa que precisa ser acrescida à instalação para que o seu fator de potência seja unitário valem, aproximadamente e respectivamente,

• A.

  0,80 e 0,22 kVAr (indutivo).

• B.

  0,80 e 0,15 kVAr (capacitivo).

• C.

  0,75 e 0,22 kVAr (capacitivo).

• D.

  0,75 e 0,33 kVAr (capacitivo).

• E.

  0,75 e 0,22 kVAr (indutivo).

Os dispositivos diferenciais residuais (DR) de seccionamento mecânico são utilizados na proteção contra choques elétricos provocados por contato direto e indireto. Segundo a NBR 5410/2005, não podem ser utilizados dispositivos DR em instalações elétricas residenciais cujo esquema de aterramento seja o

• A.

  TT.

• B.

  TN-C.

• C.

  TN-C-S.

• D.

  TN-S.

• E.

  IT.

O proprietário de uma indústria solicitou a realização de um retrofit em todos os circuitos da instalação elétrica da indústria, visando com isso economizar energia. Além disso, a iluminação do pátio externo, que tem lâmpadas comandadas manualmente, deverá ter comando automático implementado com o uso de relés fotoelétricos.

Acerca dessa situação hipotética e dos fundamentos de projeto de instalações elétricas, julgue os itens subsequentes.

Considere que, devido ao aumento de carga na indústria em tela, seja necessário reforçar alguns circuitos da instalação, porque os condutores não mais atendiam aos critérios de dimensionamento estabelecidos em norma pertinente. Nessa situação, uma vez que se trata de um retrofit da instalação, é suficiente que os circuitos sejam reforçados de modo a atenderem o critério de capacidade de condução de corrente estabelecido em norma.

• C. Certo
• E. Errado
