Questões de Engenharia Elétrica do ano 2011

Calcule a corrente da alimentação e a rotação de um motor de indução trifásico, com rotor gaiola de 8 polos, 22 kW, 220V, 60 Hz, fator de potencia 0,8 e rendimento 0,9 operando com escorregamento de 5%.

• A.

  80 A, 855 rpm

• B.

  42 A, 810 rpm

• C.

  51 A, 855 rpm

• D.

  65 A, 810 rpm

• E.

  65 A, 720 rpm

Que característica dos motores CC tornava sua utilização bastante comum antes do desenvolvimento e barateamento dos acionamentos eletrônicos?

• A.

  Baixo custo

• B.

  Facilidade de manutenção

• C.

  Controle de velocidade

• D.

  Alto rendimento

• E.

  Alto fator de potência

A medição de descargas parciais em equipamentos como motores, geradores e transformadores tem qual objetivo?

• A.

  Detectar correntes de fuga

• B.

  Detectar curto-circuito entre espiras nos enrolamentos

• C.

  Medir o nível de emissão eletromagnética

• D.

  Detectar deterioração na isolação

• E.

  Medir a deterioração no material ferro-magnético

A tensão fase-fase de circuito aberto de um gerador síncrono é 300 V quando a corrente de campo é igual a 5 A. Sabendo-se que a frequência da tensão é constante e que o gerador opera na região linear da curva de magnetização, então, o valor dessa tensão, em volts, quando a corrente de campo for igual a 6 A, é

• A.

  180

• B.

  250

• C.

  330

• D.

  360

• E.

  450

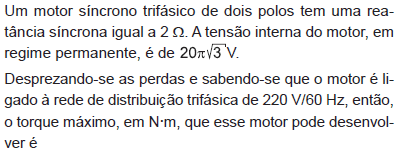

• A.

  18

• B.

  45

• C.

  55

• D.

  90

• E.

  110

A potência de saída disponível no eixo de um motor de indução de rotor bobinado de 2 polos é igual a 5700π W. O motor é alimentado pela rede elétrica de frequência 60 Hz e aciona uma carga de torque resistivo de 50 N.m. Considerando-se o sistema em regime permanente, o valor do escorregamento do rotor nessas condições, em valor percentual, é

• A.

  1

• B.

  2

• C.

  3

• D.

  4

• E.

  5

Um motor de indução bobinado de dois polos é conectado a uma rede elétrica cuja frequência é igual a 50 Hz. O torque induzido pelo campo magnético é igual a 40 N.m. Sabendo-se que o motor está operando com um escorregamento de 2% e que π = 3,14 rad, então, o valor das perdas no cobre do rotor desse motor, em watt,

• A.

  62,8

• B.

  80,0

• C.

  168,4

• D.

  251,2

• E.

  376,8

A velocidade de rotação do eixo de um motor de corrente contínua operando a vazio é 1.200 r.p.m. Quando o motor opera a plena carga, a velocidade de rotação do eixo passa a ser de 1.000 r.p.m. A regulação de velocidade desse motor, em valor percentual, é

• A.

  −16,7

• B.

  −20,0

• C.

  16,7

• D.

  20,0

• E.

  25,0

Um gerador de 25 kV, 50 MVA, tem reatância interna igual a 0,10 pu. O mesmo é conectado a um sistema elétrico de potência, cujas grandezas de bases, no ponto de conexão, são 50 kV e 100 MVA. O valor da reatância interna do gerador, em pu, na base do sistema, é

• A.

  0,01

• B.

  0,05

• C.

  0,10

• D.

  0,15

• E.

  0,20

Observando o diagrama apresentado, tem-se como procedente a seguinte situação:

• A.

  Quando a contatora K1 está acionada, estando os contatos K2 e K3 fechados, o motor estará operando a vazio.

• B.

  Quando a contatora K1 está acionada, estando os contatos de K2 e K3 abertos, o motor estará operando com máxima resistência no rotor.

• C.

  Quando as contatoras K2 e K3 estão acionadas, estando os contatos de K1 abertos, o motor estará operando no modo realimentado.

• D.

  O acionamento de K1 e de K2 simultaneamente pode causar danos ao motor, pois o mesmo estará operando em curto- -circuito.

• E.

  O acionamento da contatora K3 proporciona o paralelismo do banco de resistores com o enrolamento do rotor, resultando na menor resistência possível no rotor.
