Questões de Engenharia Elétrica do ano 2011

A respeito de manutenções preventivas e corretivas em instalações elétricas prediais, julgue os itens subsequentes.

Manutenções realizadas em instalações elétricas prediais conforme um plano de verificação rotineira periódica ou de acordo com a quantidade de horas de funcionamento dos equipamentos são denominadas manutenções preventivas.

• C. Certo
• E. Errado

Julgue o item seguinte, relativo à manutenção em instalações elétricas.

A verificação periódica do estado geral e da continuidade dos condutores e cordoalhas do sistema de aterramento de uma rede elétrica é procedimento de manutenção indispensável para que se garanta a segurança dos equipamentos e das pessoas que utilizam a rede.

• C. Certo
• E. Errado

As instalações elétricas em indústria de médio e grande porte, normalmente são caracterizadas por

• A.

  emprego de diversos níveis de tensão: alta tensão na entrada de energia alimentando um conjunto de transformadores localizados numa subestação central para obtenção da baixa tensão.

• B.

  contrato com a concessionária para o fornecimento da energia elétrica na tensão final de utilização, 220 V ou 380 V.

• C.

  um único transformador localizado na entrada, alimentando todas as cargas elétricas em baixa tensão.

• D.

  emprego de diversos níveis de tensão: alta ou média tensão na entrada de energia, distribuição em média tensão para diferentes subestações em diferentes locais e utilização final em baixa tensão.

• E.

  ausência de transformadores nos setores de produção.

A empresa que tiver trabalhador exercendo atividades em instalações elétricas energizadas em alta tensão dentro dos limites estabelecidos como zonas controladas e de risco, para atender à nova redação da NR 10 (Portaria no 598, de 07/12/2004), deve

• A.

  fazer com que as atividades sejam executadas individualmente.

• B.

  ministrar curso básico para os trabalhadores autorizados, com carga horária mínima de 30 horas.

• C.

  permitir a execução de tarefas somente aos trabalhadores capacitados, supervisionados por trabalhador autorizado.

• D.

  realizar treinamento em curso básico e complementar, com carga horária de 40 horas cada curso.

• E.

  realizar treinamento de reciclagem anualmente para os trabalhadores capacitados.

De acordo com a NR-10, NORMA REGULAMENTADORA No 10, DO MINISTÉRIO DO TRABALHO E EMPREGO, em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção coletiva de forma a garantir a segurança e a saúde dos trabalhadores. Essas medidas compreendem à desenergização elétrica e, na sua impossibilidade o emprego de tensão de segurança.

A sequência preconizada pela NR-10 para a desenergização segura de uma instalação elétrica está melhor representada em:

• A.

  O seccionamento geral dos circuitos, o impedimento de reenergização, a constatação de ausência de tensão, o aterramento temporário (equipotencialização) e a instalação de sinalização de impedimento.

• B.

  O seccionamento geral dos circuitos com a utilização de chaves faca fusível e o impedimento da reenergização são suficientes.

• C.

  O seccionamento geral dos circuitos, porém com a utilização de disjuntores extra-rápidos e de chaves faca fusível.

• D.

  O seccionamento geral dos circuitos, com o intertravamento elétrico do disjuntor principal de entrada de energia.

• E.

  O seccionamento geral dos circuitos, com o intertravamento elétrico e mecânico disjuntor principal de entrada de energia, associado ao aterramento temporário (equipotencialização).

Em instalações elétricas de baixa tensão, a NBR 5410 estabelece as tensões limites em C.C. e em C.A., que são, respectivamente:

• A.

  750 V; 750 V.

• B.

  750 V; 1.000 V.

• C.

  1.000 V; 1.500 V.

• D.

  1.500 V; 750 V.

• E.

  1.500 V; 1.000 V.

De acordo com a NBR 5410, as seções mínimas dos condutores isolados de cobre, utilizados em circuitos de iluminação e força são, respectivamente:

• A.

  1,5 mm²; 2,5 mm²

• B.

  2,5 mm²; 1,5 mm²

• C.

  1,5 mm²; 4,0 mm²

• D.

  2,5 mm²; 2,5 mm².

• E.

  2,5 mm²; 2,5 mm².

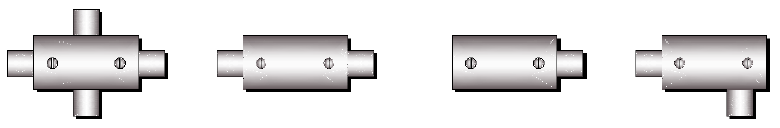

Os conduletes são peças empregadas em redes de eletrodutos. São utilizados como caixas de passagem, de ligações e, ainda, para serem evitadas curvas nos eletrodutos. As figuras a seguir referem-se, respectivamente, a conduletes tipo: (Da esquerda para direita)

• A.

  TB, E, C, LL.

• B.

  X, C, E, LL.

• C.

  T, C, E, LR.

• D.

  T, C, E, LL.

• E.

  X, C, E, LR.

• A.

  I - P , II - R , III - Q , IV - S

• B.

  I - Q , II - P , III - T , IV - R

• C.

  I - R , II - T , III - P , IV - S

• D.

  I - R , II - T , III - S , IV - P

• E.

  I - S , II - T , III - R , IV - Q

• A.

  I – L , II – M , III – N , IV – O

• B.

  I – L , II – M , III – O , IV – K

• C.

  I – M , II – L , III – K , IV – N

• D.

  I – M , II – L , III – O , IV – N

• E.

  I – O , II – M , III – K , IV – N
