Questões de Engenharia Elétrica do ano 2011

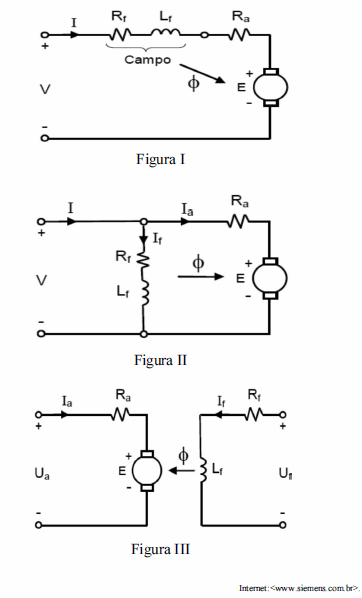

Considerando os circuitos equivalentes mostrados nas figuras acima, em que o subíndice a indicado nas variáveis ou constantes refere-se a circuito de armadura, e o subíndice f refere-se a circuito de campo, julgue os itens a seguir, acerca de motores de corrente contínua (motores CC).

A figura I representa o esquema de ligação de um motor com excitação independente.

• C. Certo
• E. Errado

Considerando os circuitos equivalentes mostrados nas figuras acima, em que o subíndice a indicado nas variáveis ou constantes refere-se a circuito de armadura, e o subíndice f refere-se a circuito de campo, julgue os itens a seguir, acerca de motores de corrente contínua (motores CC).

Considere que o motor da figura II possua os seguintes valores nominais: potência 10 kW; V = 200 Vcc; I_a = 20 A; R_a = 0,04 , R_f = 20 S. Nessas condições, a tensão E, em regime estacionário, será maior que 200 V.

• C. Certo
• E. Errado

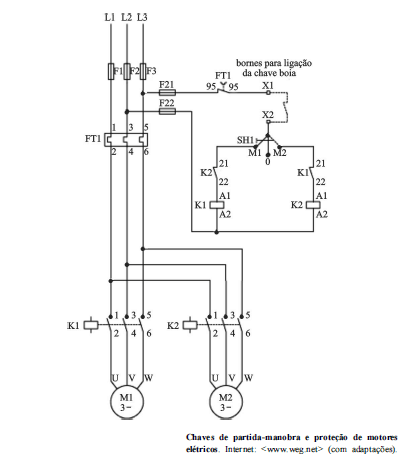

Considerando que o esquema da figura acima seja utilizado para comandar duas motobombas controladas por boias, julgue os itens subsecutivos.

Considerando que, no projeto, o dimensionamento dos condutores que alimentam os motores não provoque queda de tensão superior a 10% da respectiva tensão nominal nos terminais do dispositivo de partida dos motores, então o projeto dessa instalação elétrica estará de acordo com especificações técnicas para essa finalidade.

• C. Certo
• E. Errado

Considerando que o esquema da figura acima seja utilizado para comandar duas motobombas controladas por boias, julgue os itens subsecutivos.

O contator K1 aciona o motor M1 com inversão de rotação em relação a K2 e M2.

• C. Certo
• E. Errado

Um motor trifásico possui as seguintes especificações:

P = 2 CV

p = 4 polos

n = 1730 RPM (plena carga)

η = 75%

cos ϕ = 0,80

VΔ = 220 V

VY = 380 V

A corrente nominal do motor na configuração triângulo é, aproximadamente,

• A.

  25% maior que na configuração estrela.

• B.

  50% maior que na configuração estrela.

• C.

  75% maior que na configuração estrela.

• D.

  25% menor que na configuração estrela.

• E.

  75% menor que na configuração estrela.

Chave de comutação eletromagnética composta de contatos principais para serem usados nos acionamentos de máquinas e equipamentos elétricos de potência e contatos auxiliares com pequena capacidade de corrente para realizar auto-retenção (selo), sinalização etc. Esse dispositivo usado em comandos elétricos é

• A.

  o reostato.

• B.

  o contador de impulsos.

• C.

  a válvula pneumática.

• D.

  o contator.

• E.

  a botoeira.

O sistema de partida estrela − triângulo para motores trifásicos faz com que

• A.

  a corrente e o conjugado de partida sejam reduzidos a aproximadamente um terço dos seus valores nominais.

• B.

  a corrente de partida seja reduzida à metade do seu valor nominal e o conjugado de partida praticamente dobre de valor.

• C.

  a corrente e o conjugado de partida praticamente dobrem em relação aos seus valores nominais.

• D.

  o torque e o conjugado de partida reduzam a aproximadamente um terço dos seus valores nominais e a corrente de partida praticamente triplique de valor.

• E.

  o torque e a corrente de partida não se alterem e o conjugado seja reduzido quase à metade do seu valor nominal.

Recurso do inversor de frequência que permite variar a velocidade de rotação do motor de forma controlada:

• A.

  frenagem reostática.

• B.

  rampas de aceleração / desaceleração.

• C.

  compensação de escorregamento.

• D.

  flying start.

• E.

  compensação harmônica.

Um esmeril com motor de indução trifásico, 380 V, 60 Hz, de 2 polos, sofreu avaria, liberando odor forte de condutores internos queimados, depois de 3 horas de trabalho desbastando peças de aço temperado. Nesse período, dois fusíveis queimaram. Para substituição, um novo motor monofásico, tensão 220 V, 60 Hz, 2 polos, de igual potência e padrão de fixação, foi disponibilizado para continuidade dos serviços.

Considerando essa situação hipotética, julgue os itens a seguir.

É correto inferir que, no processo de avaria do motor, houve curto-circuito.

• C. Certo
• E. Errado

Um esmeril com motor de indução trifásico, 380 V, 60 Hz, de 2 polos, sofreu avaria, liberando odor forte de condutores internos queimados, depois de 3 horas de trabalho desbastando peças de aço temperado. Nesse período, dois fusíveis queimaram. Para substituição, um novo motor monofásico, tensão 220 V, 60 Hz, 2 polos, de igual potência e padrão de fixação, foi disponibilizado para continuidade dos serviços.

Considerando essa situação hipotética, julgue os itens a seguir.

Os dois motores possuem correntes nominais equivalentes, portanto, não há necessidade de ajustes no relé de sobrecarga do circuito que protege o motor.

• C. Certo
• E. Errado
