Questões de Engenharia Elétrica do ano 2012

Julgue os próximos itens, relativos a máquinas elétricas.

No modelo equivalente de um transformador de potência real (não ideal), as perdas no enrolamento de cobre são desprezíveis, em comparação às perdas no núcleo ferromagnético.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos a máquinas elétricas.

Suponha que determinado motor de indução trifásico deva ser acionado por meio de chave estrela-triângulo, conectada adequadamente a uma rede elétrica trifásica com tensão de linha de 380 V. Nesse caso, se a chave for ligada e o motor atingir funcionamento em regime permanente, então, após a comutação da chave de estrela para triângulo, a tensão em cada bobina do motor será, necessariamente, igual a 380 V.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos a máquinas elétricas.

Motores de indução do tipo gaiola de esquilo possuem acessos (bornes externos) que permitem conectar resistores ao rotor, com a finalidade de controle de velocidade.

• C. Certo
• E. Errado

Nas subestações, o baixo desempenho dos equipamentos pode comprometer o funcionamento do sistema elétrico, causando, inclusive, blecautes de grandes proporções. A respeito de subestações e equipamentos elétricos instalados nesses locais, julgue os itens a seguir.

Toda subestação de um sistema de transmissão de energia elétrica possui transformador de potência, mas os transformadores de medidas, como os transformadores de corrente e os de potencial, são desnecessários na maioria das subestações típicas.

• C. Certo
• E. Errado

Nas subestações, o baixo desempenho dos equipamentos pode comprometer o funcionamento do sistema elétrico, causando, inclusive, blecautes de grandes proporções. A respeito de subestações e equipamentos elétricos instalados nesses locais, julgue os itens a seguir.

A função principal da malha de terra em uma subestação é evitar o desequilíbrio das tensões trifásicas na subestação durante a ocorrência de curto-circuito assimétrico em equipamento da subestação.

• C. Certo
• E. Errado

Nas subestações, o baixo desempenho dos equipamentos pode comprometer o funcionamento do sistema elétrico, causando, inclusive, blecautes de grandes proporções. A respeito de subestações e equipamentos elétricos instalados nesses locais, julgue os itens a seguir.

A simples existência de relés para proteger equipamentos como as linhas de transmissão pode não ser suficiente para esse propósito. É fundamental que o esquema de relés seja corretamente ajustado, conforme o ponto de operação do sistema.

• C. Certo
• E. Errado

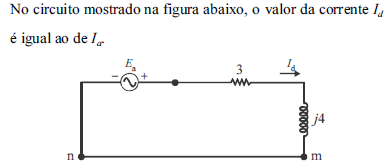

• C. Certo
• E. Errado

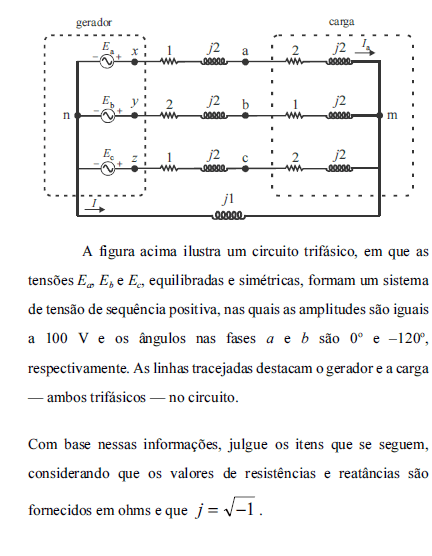

A corrente I é, necessariamente, igual a zero.

• C. Certo
• E. Errado

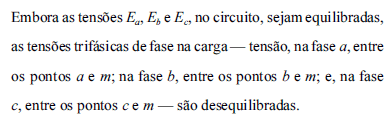

• C. Certo
• E. Errado

Julgue os próximos itens, acerca de faltas simétricas e assimétricas em sistemas de energia elétrica em redes CA.

Nas redes de transmissão em extra-alta tensão, comparadas em um mesmo período de avaliação, a quantidade de faltas do tipo trifásicas é superior às do tipo monofásicas.

• C. Certo
• E. Errado
