Questões de Engenharia Elétrica do ano 2012

• A.

  a para b com 0,3 A

• B.

  a para b com 0,3 mA

• C.

  a para b com 3,0 mA

• D.

  b para a com 0,3 A

• E.

  b para a com 0,3 mA

Em um circuito automotivo, onde o condutor positivo deve ser instalado em um receptáculo?

• A.

  Em qualquer local, as normas não definem a posição.

• B.

  Na alimentação do pino central.

• C.

  Na alimentação lateral roscada e no pino central simultaneamente.

• D.

  Na alimentação roscada lateral.

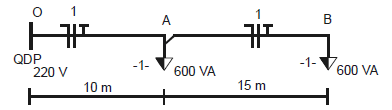

O circuito terminal indicado no esquema unifilar apresentado na figura acima tem as cargas distribuídas a 10 m e a 25 m do quadro de distribuição principal. Os condutores do circuito ficam dispostos em eletroduto de PVC embutido em alvenaria. Considerando que a tensão nominal da rede elétrica aplicada ao circuito seja igual a 220 V, julgue os itens a seguir.

As seções mínimas dos três condutores indicados no trecho OA do circuito, necessariamente, devem ser as mesmas.

• C. Certo
• E. Errado

O circuito terminal indicado no esquema unifilar apresentado na figura acima tem as cargas distribuídas a 10 m e a 25 m do quadro de distribuição principal. Os condutores do circuito ficam dispostos em eletroduto de PVC embutido em alvenaria. Considerando que a tensão nominal da rede elétrica aplicada ao circuito seja igual a 220 V, julgue os itens a seguir.

O cálculo da corrente de projeto nesse circuito é tal que a mínima seção de condutor no circuito deveria ser 1,5 mm². No entanto, como se trata de um circuito de tomadas, é incorreto utilizar esse valor para a escolha do condutor, mesmo que a queda de tensão no circuito atenda ao critério de dimensionamento para 1,5 mm².

• C. Certo
• E. Errado

Uma carga equilibrada ligada em triângulo, conectada a uma rede elétrica trifásica a três condutores, é alimentada em tensão de linha igual a 200 V. Cada fase da carga é composta por uma impedância formada pela conexão em série de uma resistência de 12 ohms e uma reatância indutiva de 16 ohms.

Com base nessas informações, julgue os itens a seguir.

A carga em questão funciona com fator de potência indutivo igual a 0,8.

• C. Certo
• E. Errado

Uma carga equilibrada ligada em triângulo, conectada a uma rede elétrica trifásica a três condutores, é alimentada em tensão de linha igual a 200 V. Cada fase da carga é composta por uma impedância formada pela conexão em série de uma resistência de 12 ohms e uma reatância indutiva de 16 ohms.

Com base nessas informações, julgue os itens a seguir.

Caso um capacitor com reatância de 25 ohms seja ligado em paralelo em cada uma das fases da carga trifásica, a instalação resultante não precisará absorver potência reativa da rede elétrica.

• E. Errado
• C. Certo

Uma carga equilibrada ligada em triângulo, conectada a uma rede elétrica trifásica a três condutores, é alimentada em tensão de linha igual a 200 V. Cada fase da carga é composta por uma impedância formada pela conexão em série de uma resistência de 12 ohms e uma reatância indutiva de 16 ohms.

Com base nessas informações, julgue os itens a seguir.

A magnitude da corrente de linha necessária para alimentar a carga em apreço é igual a 10 A.

• C. Certo
• E. Errado

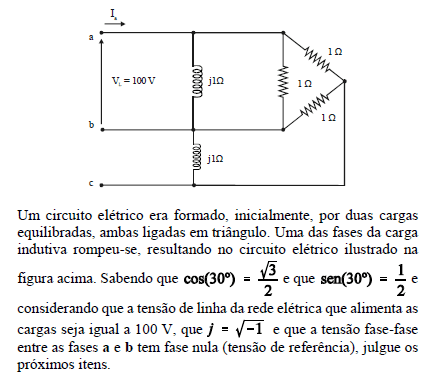

A potência aparente total consumida pela instalação é igual a 60 kVA.

• C. Certo
• E. Errado

A potência ativa consumida pela carga na situação desequilibrada, após a ocorrência da abertura de uma das fases da carga indutiva, não se altera em relação à potência ativa que era consumida na situação em que a instalação era equilibrada.

• C. Certo
• E. Errado

A parte real do fasor corrente I_a no circuito — corrente de linha na fase a da instalação — é igual a 150 A.

• C. Certo
• E. Errado
