Questões de Engenharia Elétrica do ano 2012

Com base no circuito elétrico ilustrado na figura acima, julgue os próximos itens.

A corrente elétrica I, que circula pelo resistor de produz potência igual a 8 W.

• C. Certo
• E. Errado

Com base no circuito elétrico ilustrado na figura acima, julgue os próximos itens.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

Nesse circuito, a corrente Ii apresenta valor inferior a 10 A.

• C. Certo
• E. Errado

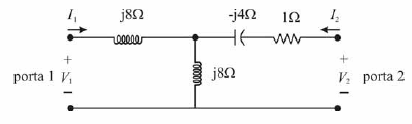

Considerando-se a figura acima, que ilustra um circuito elétrico que representa um quadripolo de uma rede elétrica em regime permanente senoidal, é correto afirmar que

a impedância de transferência entre a porta 1 e a porta 2 é puramente indutiva.

• C. Certo
• E. Errado

Considerando-se a figura acima, que ilustra um circuito elétrico que representa um quadripolo de uma rede elétrica em regime permanente senoidal, é correto afirmar que

a admitância de entrada da porta 2 é um parâmetro puramente capacitivo.

• C. Certo
• E. Errado

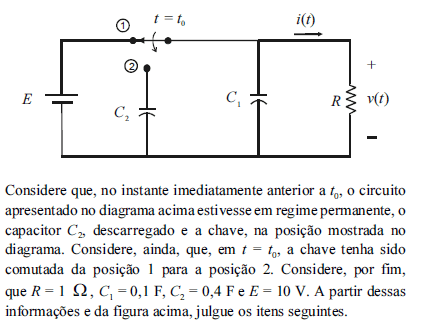

No instante imediatamente após a chave passar para a posição 2, a tensão v(t) assume valor igual a 2 V.

• C. Certo
• E. Errado

Para t > t₀, a energia armazenada no capacitor C₁ será descarregada por meio do resistor com constante de tempo igual a 0,1 s.

• C. Certo
• E. Errado

Famílias de circuitos lógicos têm características próprias quanto a complexidade de implementação, consumo de potência, frequência de operação, margem de ruído. Alguns desses tipos de famílias já se tornaram obsoletos ou passaram por evoluções e aperfeiçoamento. Com relação a esse assunto, julgue os próximos itens.

Os transistores de efeito de campo do tipo depleção possuem um canal formado, mesmo com tensão porta-fonte, V_pf, nula. Contudo, se o valor dessa tensão for variado, é possível variar a resistência desse canal e, consequentemente, a corrente elétrica dreno-fonte, I_df.

• C. Certo
• E. Errado

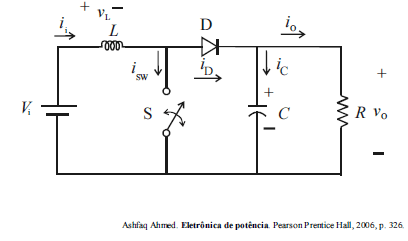

Considerando que, no circuito elétrico apresentado na figura acima, todos os componentes são ideais e que S é uma chave com duas posições — aberta ou fechada —, julgue os itens seguintes, acerca das características e do funcionamento desse circuito.

No circuito acima representado, a função do indutor L é possibilitar que a corrente elétrica ii seja aproximadamente constante e contribuir, consequentemente, para reduzir o ruído na saída do conversor CC-CC. Contudo, para que isso ocorra, o indutor em questão deve ter uma indutância relativamente pequena.

• C. Certo
• E. Errado
