Questões de Engenharia Elétrica do ano 2013

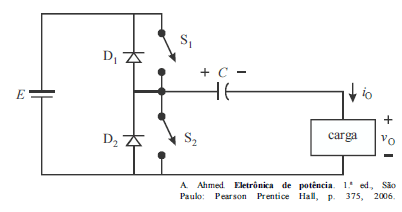

Com base na figura acima, que representa o circuito básico de um inversor com capacitor, que permite a conversão de tensão contínua para alternada, julgue os itens seguintes.

Estando a chave S₁ fechada e S₂ aberta, a tensão na carga será negativa.

• C. Certo
• E. Errado

Com base na figura acima, que representa o circuito básico de um inversor com capacitor, que permite a conversão de tensão contínua para alternada, julgue os itens seguintes.

Se a carga for puramente resistiva, o capacitor deve ter valor elevado para que a constante de tempo do circuito seja muito maior que o inverso da frequência de chaveamento das chaves S₁ e S₂.

• C. Certo
• E. Errado

Com base na figura acima, que representa o circuito básico de um inversor com capacitor, que permite a conversão de tensão contínua para alternada, julgue os itens seguintes.

As chaves S₁ e S₂ podem ser implementadas eletronicamente por meio de tiristores.

• C. Certo
• E. Errado

Considerando que um condutor com seção reta uniforme igual a 2 mm2 e comprimento de 5 m seja submetido a uma diferença de potencial constante igual a 12 V e que a condutividade do material condutor seja igual a 5×107 S/m, julgue os próximos itens.

A diferença de potencial aplicada forçará as cargas livres a se movimentarem e evitará o equilíbrio eletrostático no interior do condutor.

• C. Certo
• E. Errado

Considerando que um condutor com seção reta uniforme igual a 2 mm2 e comprimento de 5 m seja submetido a uma diferença de potencial constante igual a 12 V e que a condutividade do material condutor seja igual a 5×107 S/m, julgue os próximos itens.

• C. Certo
• E. Errado

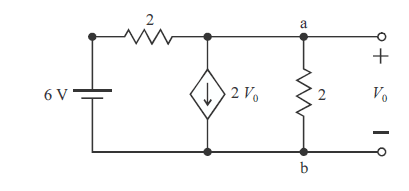

Considerando o circuito elétrico representado na figura acima, em que as resistências são dadas em ohms, julgue os próximos itens.

A tensão entre os terminais a–b é igual a 1 V.

• C. Certo
• E. Errado

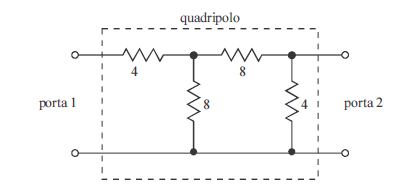

Com base na figura acima, que representa um quadripolo de duas portas, em que os valores de resistências são dados em ohms, julgue os próximos itens.

• C. Certo
• E. Errado

Com base na figura acima, que representa um quadripolo de duas portas, em que os valores de resistências são dados em ohms, julgue os próximos itens.

Os parâmetros de admitância do quadripolo y₁₁ e y₁₂ são, respectivamente, negativo e positivo.

• C. Certo
• E. Errado

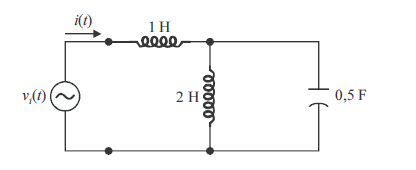

Considerando que, no circuito representado na figura acima, a tensão da fonte, em volts, seja v_i (t) = sen (2t) em que t é a variável tempo e que esse circuito esteja funcionando em regime permanente, julgue os itens seguintes.

Se o capacitor for desconectado do circuito, a fase da corrente em relação à da fonte não será alterada.

• C. Certo
• E. Errado

Considerando que, no circuito representado na figura acima, a tensão da fonte, em volts, seja v_i (t) = sen (2t) em que t é a variável tempo e que esse circuito esteja funcionando em regime permanente, julgue os itens seguintes.

A corrente i(t), cuja amplitude é igual a 1,5 A, está atrasada em relação à tensão da fonte.

• C. Certo
• E. Errado
