# Questão 521205

Engenharia Elétrica - Circuitos - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013

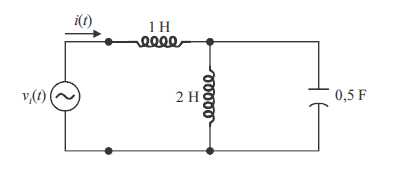

Considerando que, no circuito representado na figura acima, a tensão da fonte, em volts, seja v_i (t) = sen (2t) em que t é a variável tempo e que esse circuito esteja funcionando em regime permanente, julgue os itens seguintes.

C. Certo
E. Errado

# Questão 521218

Engenharia Elétrica - Circuitos - FUNDATEC Processos Seletivos (FUNDATEC) - 2013

Considerando o circuito da figura abaixo, marque a alternativa que apresenta o valor mais aproximado de V₀.

A.
140 mV
B.
240 mV
C.
0,38 V
D.
0,8 V
E.
1,2 V

# Questão 521219

Engenharia Elétrica - Circuitos - FUNDATEC Processos Seletivos (FUNDATEC) - 2013

Marque a alternativa que apresenta o valor mais aproximado da tensão de ondulação de um retificador de onda completa que utiliza um capacitor de 10.000 μF, conectado a uma carga que drena 6 A.

A.
0,35 V
B.
0,88 V
C.
1,44 V
D.
2,2 V
E.
3 V

# Questão 521301

Engenharia Elétrica - Circuitos - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013

A.
A força eletromotriz na malha de área igual a 0,5 m × 0,5 m tem valor de pico igual a 120π × 10^-4 V.
B.
Os valores dos resistores não influenciam na tensão medida pelo voltímetro.
C.
O transformador opera em 240 Hz.
D.
A tensão medida pelo voltímetro é nula.
E.
A malha de área igual a 1 m × 0,5 m contribuirá para o valor da tensão medida pelo voltímetro.

# Questão 521302

Engenharia Elétrica - Circuitos - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2013

A.
O diodo é um dispositivo que conduz corrente elétrica somente em polarização direta, independentemente do nível de tensão aplicado.
B.
Os dispositivos D1 e D2 conduzem corrente quando a tensão no terminal A é positiva em relação ao terminal B.
C.
A utilização da ponte de diodos torna necessária a conexão do retificador a um transformador com derivação central para que o circuito seja conectado à rede elétrica.
D.
O circuito é um retificador de meia onda, que opera no semiciclo positivo e negativo da senoide de entrada.
E.
O capacitor é colocado em paralelo com a carga para que realize a função de filtro, de modo a atenuar as oscilações de tensão na saída do circuito.
