Questões de Engenharia Elétrica do ano 2013

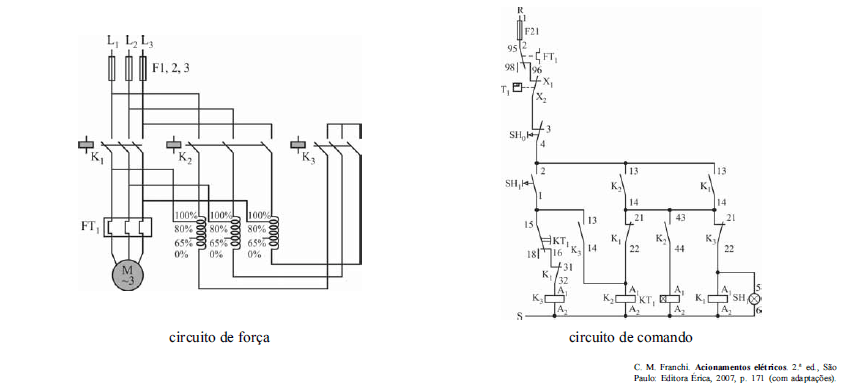

Considerando que os diagramas de força e de comando acima apresentados estejam relacionados ao acionamento de um motor de indução trifásico e que, no esquema de partida, seja utilizada uma chave compensadora, julgue os itens a seguir, referentes ao funcionamento de circuitos.

Ao pressionar o botão SH₁, energiza-se inicialmente o contator K₂ e, em seguida, o contator K₃.

• C. Certo
• E. Errado



Considerando que os diagramas de força e de comando acima apresentados estejam relacionados ao acionamento de um motor de indução trifásico e que, no esquema de partida, seja utilizada uma chave compensadora, julgue os itens a seguir, referentes ao funcionamento de circuitos.

Durante a partida do motor, ocorrerá a energização do autotransformador, o que fará com que o motor parta com tensão reduzida em comparação à sua tensão de operação em regime permanente.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

• C. Certo
• E. Errado

No circuito da figura II, a razão entre a tensão de saída e a de entrada é igual a -10.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

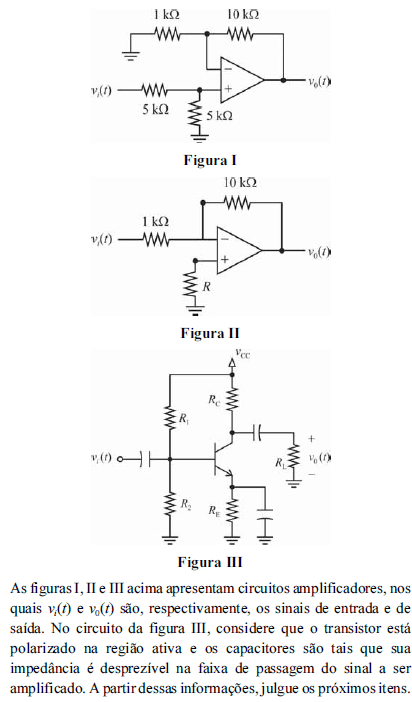

O amplificador ilustrado na figura III está na configuração coletor comum e possui ganho unitário.

• C. Certo
• E. Errado

No circuito da figura III, como o transistor está operando na região ativa, ambas as junções base-emissor e coletor-base estão polarizadas diretamente.

• C. Certo
• E. Errado

No circuito da figura I, o ganho de tensão da entrada para a saída é igual a 10.

• C. Certo
• E. Errado



Tendo como referência o circuito elétrico apresentado na figura acima, julgue os itens a seguir.
