Questões de Engenharia Elétrica do ano 2013

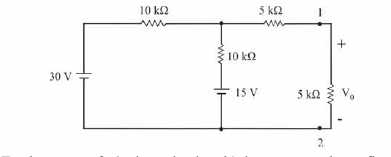

Tendo como referência o circuito elétrico apresentado na figura acima, julgue os itens a seguir.

O circuito equivalente de Thévenin para o circuito à esquerda dos pontos 1 e 2 contém uma fonte de tensão de 7,5 V.

• C. Certo
• E. Errado



Tendo como referência o circuito elétrico apresentado na figura acima, julgue os itens a seguir.

Se a fonte de tensão de 15 V fosse substituída por um curto-circuito, V_o seria igual a 5 V.

• C. Certo
• E. Errado



Tendo como referência o circuito elétrico apresentado na figura acima, julgue os itens a seguir.

A tensão de saída, V_o, é igual a 7,5 V.

• C. Certo
• E. Errado



Tendo como referência o circuito elétrico apresentado na figura acima, julgue os itens a seguir.

• C. Certo
• E. Errado

Considerando a tabela-verdade mostrada acima, que descreve o funcionamento de um circuito digital com entradas A, B e C, e saída S, julgue os itens seguintes.

Entre todas as famílias lógicas, a família ECL é a que permite implementar o circuito digital relativo à tabela-verdade em apreço com o menor consumo de potência, porém, com menor velocidade de comutação.

• C. Certo
• E. Errado

Considerando a tabela-verdade mostrada acima, que descreve o funcionamento de um circuito digital com entradas A, B e C, e saída S, julgue os itens seguintes.

• C. Certo
• E. Errado

Considerando a tabela-verdade mostrada acima, que descreve o funcionamento de um circuito digital com entradas A, B e C, e saída S, julgue os itens seguintes.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos à conversão analógica-digital e digital-analógica. Em um conversor digital-analógico que utilize uma rede R-2R, a dependência da precisão do conversor relativamente à precisão dos resistores será muito maior que a de um conversor digital-analógico que utilize uma rede de resistores ponderados em que os valores dos resistores cresçam como uma série geométrica com razão 2.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos à conversão analógica-digital e digital-analógica. Se um conversor analógico-digital tiver entrada analógica entre 0 V e 5 V e saída de 8 bits que formem números entre 0 e 255, então uma entrada de 2 V corresponderá à saída 102.

• C. Certo
• E. Errado

Com relação a conceitos de eletromagnetismo, julgue o item a seguir. O campo eletrostático é não conservativo; portanto, a integral de linha de um campo eletrostático ao longo de um percurso fechado que não contenha cargas será diferente de zero.

• C. Certo
• E. Errado
