Questões de Engenharia Elétrica do ano 2014



Tendo como referência essas informações, julgue os itens de 100 a 103.

Em um conversor CA-CA, o controle liga-desliga é utilizado em aplicações que apresentam alta inércia mecânica e elevada constante de tempo térmica. Nesse tipo de conversor, o fator de potência depende exclusivamente do ciclo de trabalho.

• C. Certo
• E. Errado



Tendo como referência essas informações, julgue os itens de 100 a 103.

A figura abaixo representa um esquema de um chopper que opera na configuração step-down.

• C. Certo
• E. Errado

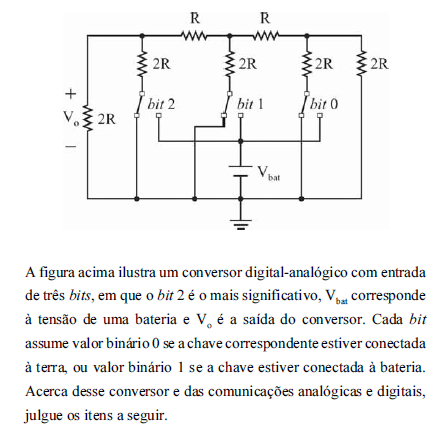

A saída do conversor permanecerá inalterada se cada um dos resistores for substituído por outro cuja resistência tenha o dobro do valor original.

• C. Certo
• E. Errado

Se a entrada do conversor estiver ajustada para o maior número binário possível, então sua saída corresponderá à metade do valor da tensão da bateria.

• C. Certo
• E. Errado

Considerando-se que a figura abaixo ilustra o espectro de um sinal analógico, é correto afirmar que esse sinal pode ser completamente reconstruído a partir de suas amostras, se a amostragem for realizada a uma frequência de 40 Hz.

• C. Certo
• E. Errado

Em uma rede de comunicação, a comutação por pacotes apresenta um menor custo dos meios de transmissão físicos em comparação com a comutação por circuitos, visto que esta exige que as estações comunicantes possuam um caminho dedicado exclusivo.

• C. Certo
• E. Errado

A respeito dos componentes dos microcomputadores e de sistemas operacionais, julgue os itens de 108 a 111. A memória EPROM é reprogramável por impulsos elétricos, e o uso da memória RAM restringe-se ao período em que o microcomputador está em funcionamento.

• C. Certo
• E. Errado

A respeito dos componentes dos microcomputadores e de sistemas operacionais, julgue os itens de 108 a 111. O software de um microcomputador é um conjunto de regras que deve ser seguido para se iniciar, manter e terminar uma comunicação, como, por exemplo, ao se verificar se uma impressora está ligada antes de se iniciar a transmissão de dados.

• C. Certo
• E. Errado

A respeito dos componentes dos microcomputadores e de sistemas operacionais, julgue os itens de 108 a 111.

Parte da organização funcional de um microcomputador está ilustrada corretamente na figura seguinte.

• C. Certo
• E. Errado

A figura acima ilustra o comportamento da saída de determinado sistema linear de segunda ordem, em resposta a uma entrada do tipo degrau. A função de transferência que representa esse sistema não possui zeros. Considerando essas informações, julgue os próximos itens.

Para o referido sistema, em altas frequências, o diagrama de Bode de fase é constante, e o diagrama de Bode de magnitude apresenta inclinação de !40 dB/década.

• C. Certo
• E. Errado
