Questões de Engenharia Elétrica do ano 2014

Esse circuito apresenta resposta transitória subamortecida.

• C. Certo
• E. Errado

Se a tensão v(t) tiver a forma de um degrau, então, a tensão v_o (t) será nula em regime permanente.

• C. Certo
• E. Errado

Julgue os itens de 84 a 86, relativos a máquinas CC e motor de indução trifásico.

• C. Certo
• E. Errado

Julgue os itens de 84 a 86, relativos a máquinas CC e motor de indução trifásico.

• C. Certo
• E. Errado

Julgue os itens de 84 a 86, relativos a máquinas CC e motor de indução trifásico.

Considere que as figuras abaixo representem a conexão das fases L1, L2 e L3 ao circuito de força de um motor de indução trifásico e que o esquema apresentado na figura II tenha sido obtido a partir do esquema mostrado na figura I, pela inversão apropriada de ligação das fases L1 e L2. Em face dessas informações e considerando-se que tenha sido realizada apenas essa alteração, é correto afirmar que esse é um procedimento apropriado para efetuar a inversão do sentido de rotação do motor.

• C. Certo
• E. Errado

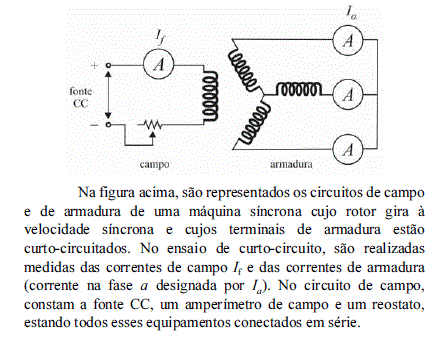

Considerando o conjunto de informações apresentado acima, julgue os próximos itens.

Nesse tipo de ensaio, calculam-se tanto a resistência de armadura quanto a reatância de dispersão do gerador, sendo, em geral, o valor desta muito menor que o daquela.

• C. Certo
• E. Errado



Considerando o conjunto de informações apresentado acima, julgue os próximos itens.

A reatância síncrona não saturada do gerador pode ser calculada com base nos dados desse ensaio caso também estejam disponíveis os dados de ensaio de circuito-aberto, mais especificamente os dados da linha do entreferro no gráfico relativo à tensão terminal a vazio versus corrente de campo.

• C. Certo
• E. Errado



Considerando o conjunto de informações apresentado acima, julgue os próximos itens.

Nesse tipo de ensaio, a finalidade do reostato de campo é atuar como um relé de autoexcitação do gerador, proporcionando o desligamento do gerador caso a corrente de campo fique abaixo de valor mínimo ajustado.

• C. Certo
• E. Errado

Um eletroímã com o formato ilustrado na figura acima foi construído com material ferromagnético cuja permeabilidade magnética é infinita. A área da seção reta do material ferromagnético e do entreferro é igual a 500 mm2 bem como a bobina é excitada por corrente i senoidal com amplitude igual a 10 A e frequência igual a 60 Hz.

Com base na figura e nas informações apresentadas acima, julgue o item abaixo.

Se a área da seção do material magnético dobrar e o comprimento do entreferro aumentar 50%, a relutância do entreferro será reduzida em 25%.

• C. Certo
• E. Errado

Com relação a campos eletrostático e magnetostático, julgue os itens subsecutivos. A componente radial do campo eletrostático produzido por uma esfera uniformemente carregada é constante na região interna à esfera e varia inversamente ao quadrado da distância na região externa à esfera.

• C. Certo
• E. Errado
