Questões de Engenharia Elétrica do ano 2014

Julgue os itens a seguir, com relação a aterramento e a SPDAs. De acordo com as necessidades levantadas, no projeto dos captores podem ser utilizados, em conjunto ou isoladamente, os métodos de ângulo de proteção, esfera rolante, condutores em malha ou gaiola.

• C. Certo
• E. Errado

Julgue os itens a seguir, com relação a aterramento e a SPDAs. Para diminuir o risco de centelhamento perigoso ou descarga elétrica inadmissível, os condutores de descida devem ser dispostos de modo que a corrente percorra diversos condutores em paralelo e o comprimento desses condutores seja o menor possível.

• C. Certo
• E. Errado

Acerca dos transformadores elétricos, julgue os itens seguintes. Nos transformadores do tipo núcleo envolvente ou shell type, as bobinas envolvem o núcleo ferromagnético.

• C. Certo
• E. Errado

Acerca dos transformadores elétricos, julgue os itens seguintes. No modelo do transformador monofásico real, para a determinação da resistência de perdas no núcleo, são considerados o efeito das correntes de circulação, as quais podem ser minimizadas pela laminação do ferro, e as perdas por histerese do material ferromagnético, as quais são proporcionais à frequência.

• C. Certo
• E. Errado

Acerca dos transformadores elétricos, julgue os itens seguintes. O ensaio de polarização por golpe indutivo é utilizado em transformadores trifásicos para determinar a polaridade das bobinas do transformador. No ensaio realizado com o auxílio de um galvanômetro, o golpe indutivo deve ser aplicado do lado de baixa para o lado de alta, a fim de se diminuir o risco de descarga elétrica.

• C. Certo
• E. Errado

Acerca dos transformadores elétricos, julgue os itens seguintes. Os parâmetros do circuito equivalente de um transformador monofásico podem ser determinados por meio do ensaio em circuito aberto — que consiste na aplicação da tensão nominal em um dos terminais do transformador e na abertura do outro — e do ensaio em curto-circuito — que consiste no controle da tensão de entrada, com o secundário em curto-circuito, até o atingimento do valor da corrente nominal.

• C. Certo
• E. Errado

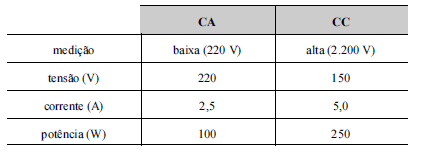

Considerando os dados da tabela acima, que apresenta os resultados dos ensaios de circuito aberto (CA) e de curto-circuito (CC) efetuados em um transformador monofásico de 12 kVA, 2.200/220 V, 60 Hz, julgue os itens a seguir.

A resistência equivalente dos enrolamentos, referida para o lado de baixa tensão, é de 0,10 Ω.

• C. Certo
• E. Errado

Considerando os dados da tabela acima, que apresenta os resultados dos ensaios de circuito aberto (CA) e de curto-circuito (CC) efetuados em um transformador monofásico de 12 kVA, 2.200/220 V, 60 Hz, julgue os itens a seguir.

A resistência de perdas no núcleo é de 88 Ω.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos aos motores elétricos. O motor monofásico de fase dividida possui o torque limitado pelo ângulo máximo de defasagem entre as correntes dos enrolamentos auxiliar e principal. Uma possível solução para o aumento do torque é a instalação de um capacitor de partida em paralelo com o enrolamento principal e o interruptor centrífugo.

• C. Certo
• E. Errado

Julgue os itens seguintes, relativos aos motores elétricos. No motor trifásico dahlander, podem ser obtidas duas velocidades com a utilização de um dos dois enrolamentos separados no mesmo estator. Esses motores estão disponíveis com enrolamentos de 4/6 e de 8/12 polos.

• C. Certo
• E. Errado
