Questões de Engenharia Elétrica do ano 2014

Os sistemas elétricos estão sujeitos a sobretensões de origem externa e interna, cuja ocorrência pode ser evitada com a instalação adequada de para-raios na rede elétrica. No que se refere a esse assunto, julgue os itens a seguir. As sobretensões de origem externa são causadas por chaveamento de disjuntores em subestações, enquanto as de origem interna, por descargas atmosféricas.

• C. Certo
• E. Errado

Os sistemas elétricos estão sujeitos a sobretensões de origem externa e interna, cuja ocorrência pode ser evitada com a instalação adequada de para-raios na rede elétrica. No que se refere a esse assunto, julgue os itens a seguir. Em uma rede elétrica, os para-raios devem ser instalados adequadamente em uma subestação isolada a ar e em local próximo a cada transformador de corrente (TC), o que garante a proteção dos equipamentos da subestação contra eventuais correntes de fuga, típicas de TC, e contra correntes produzidas durante sobretensões externas ou internas.

• C. Certo
• E. Errado

Acerca de arranjos típicos de subestações, julgue os itens seguintes. Em situações de emergência, as chaves de bypass em um arranjo de barra principal e transferência servem para conectar o barramento de transferência à terra, isolando-o do barramento principal.

• C. Certo
• E. Errado

Acerca de arranjos típicos de subestações, julgue os itens seguintes. Em subestações com nível de tensão de 13,8 kV, não é recomendado o uso de arranjos com configuração barra dupla com disjuntor e meio, devido, entre outros fatores, aos custos elevados desse tipo de arranjo para subestações dessa natureza.

• C. Certo
• E. Errado

Os relés de religamento atuam, durante faltas transitórias, para religar rapidamente circuitos desligados pelo sistema de proteção. Com relação ao relé de religamento (nomenclatura ASA 79) associado a um disjuntor, julgue os itens que se seguem. A ativação do dispositivo de fechamento do disjuntor por meio do relé de religamento é efetuada depois de decorrido intervalo de tempo ajustado, denominado de tempo morto.

• C. Certo
• E. Errado

Os relés de religamento atuam, durante faltas transitórias, para religar rapidamente circuitos desligados pelo sistema de proteção. Com relação ao relé de religamento (nomenclatura ASA 79) associado a um disjuntor, julgue os itens que se seguem. O relé de religamento não deve atuar quando os contatos do disjuntor estiverem fechados.

• C. Certo
• E. Errado

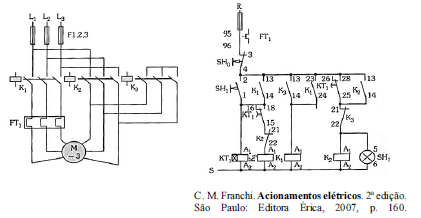

Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.

Embora as conexões dos contactores no circuito de comando estejam em paralelo, a comutação física da ligação elétrica de estrela para triângulo é realizada instantaneamente, sem tempo de atraso no circuito de força.

• C. Certo
• E. Errado



Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.

• C. Certo
• E. Errado



Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.

Se, no circuito de força, um dos fusíveis estiver queimado antes do acionamento do botão SH1 pela primeira vez, quando esse botão for acionado, não será possível que o motor parta e alcance velocidade de regime permanente.

• C. Certo
• E. Errado



Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.

Caso um motor esteja em funcionamento normal e o fusível do circuito de comando queime, o circuito de comando será desenergizado e, consequentemente, o circuito de força, o que acarretará o desligamento do motor. Entretanto, caso a queima de fusível ocorra apenas no circuito de força, e o relé térmico permita sobrecarga momentânea, a queima desse fusível não provocará o desligamento imediato do motor.

• C. Certo
• E. Errado
