Questões de Engenharia Elétrica do ano 2015

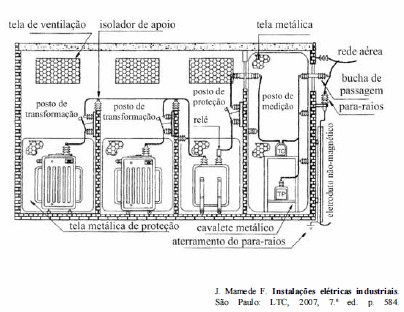

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

Para a proteção contra choque elétrico por contato indireto, cada elemento da subestação, como para-raios, carcaça de transformador, grades e suportes metálicos, deve ter seu aterramento individualizado, interligado às suas respectivas malhas de terra.

• C. Certo
• E. Errado

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

Considere que um transformador possua, em cada fase, reatância igual a 2,1 pu (por unidade). Nesse caso, se a potência base for de 20 MVA e a tensão base for de 15 kV, então a reatância de cada fase do transformador será inferior a 23 Ω.

• C. Certo
• E. Errado

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

Os relés buchholz têm a finalidade de sinalizar o painel de controle e acionar o equipamento de proteção quando há gás no interior do transformador.

• C. Certo
• E. Errado

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

A fim de se evitar a entrada de água da chuva, enxurrada e corpos estranhos, as aberturas para ventilação das subestações abrigadas devem se situar no mínimo a 20 cm acima do piso exterior e devem ser construídas em forma de chicana.

• C. Certo
• E. Errado

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

Cuidados especiais devem ser tomados para não deixar em aberto os terminais secundários dos transformadores de corrente e de potencial, localizados no posto de medição. Se os equipamentos de medição ligados a esses transformadores forem desconectados, surgirão tensões elevadas, visto que não há efeito desmagnetizante nos secundários.

• C. Certo
• E. Errado

Um motor de indução trifásico, de 17,3 kW e 60 Hz, possui 12 terminais (6 conjuntos de bobinas) e tensões nominais de 220 V, 380 V, 440 V e 760 V. O motor tem 4 polos, rendimento e fator de potência iguais a 80% e fator de serviço de 1,15.

Com relação a esse motor, julgue os itens de 106 a 110.

Independentemente da forma de partida e da tensão nominal da rede de alimentação, quando o motor estiver em regime permanente, cada conjunto de bobinas será submetido à tensão de 220 V.

• C. Certo
• E. Errado

Um motor de indução trifásico, de 17,3 kW e 60 Hz, possui 12 terminais (6 conjuntos de bobinas) e tensões nominais de 220 V, 380 V, 440 V e 760 V. O motor tem 4 polos, rendimento e fator de potência iguais a 80% e fator de serviço de 1,15.

Com relação a esse motor, julgue os itens de 106 a 110.

Se o motor for alimentado em 220 V, sua corrente nominal será superior a 122 A.

• C. Certo
• E. Errado

Um motor de indução trifásico, de 17,3 kW e 60 Hz, possui 12 terminais (6 conjuntos de bobinas) e tensões nominais de 220 V, 380 V, 440 V e 760 V. O motor tem 4 polos, rendimento e fator de potência iguais a 80% e fator de serviço de 1,15.

Com relação a esse motor, julgue os itens de 106 a 110.

Se estiver operando em regime contínuo e atendendo às suas especificações, o motor poderá acionar uma carga de até 15% superior à sua potência nominal.

• C. Certo
• E. Errado

Um motor de indução trifásico, de 17,3 kW e 60 Hz, possui 12 terminais (6 conjuntos de bobinas) e tensões nominais de 220 V, 380 V, 440 V e 760 V. O motor tem 4 polos, rendimento e fator de potência iguais a 80% e fator de serviço de 1,15.

Com relação a esse motor, julgue os itens de 106 a 110.

Se for utilizado em um galpão industrial com tensão trifásica de 380 V, o motor não poderá ser instalado com sistema de partida estrela-triângulo nem com chave compensadora.

• C. Certo
• E. Errado

Um motor de indução trifásico, de 17,3 kW e 60 Hz, possui 12 terminais (6 conjuntos de bobinas) e tensões nominais de 220 V, 380 V, 440 V e 760 V. O motor tem 4 polos, rendimento e fator de potência iguais a 80% e fator de serviço de 1,15.

Com relação a esse motor, julgue os itens de 106 a 110.

A velocidade síncrona do motor é de 1.800 rpm.

• C. Certo
• E. Errado
