Questões de Engenharia Elétrica do ano 2015

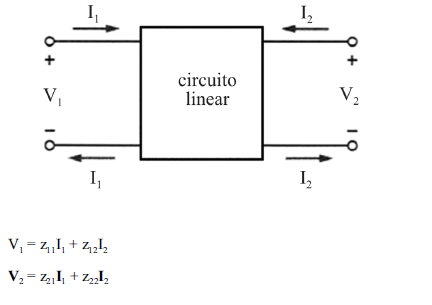

Tendo como referência o circuito de duas portas (quadripolo) ilustrado na figura, bem como as equações apresentadas, que relacionam as tensões de terminal com as correntes de terminal do circuito, julgue os itens subsecutivos.

Se z₁₂ = z₂₁, então o circuito é chamado recíproco.

• C. Certo
• E. Errado

Tendo como referência o circuito de duas portas (quadripolo) ilustrado na figura, bem como as equações apresentadas, que relacionam as tensões de terminal com as correntes de terminal do circuito, julgue os itens subsecutivos.

Os termos z₂₁ e z₁₂ são chamados de impedância de transferência.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

Em um meio condutor, a densidade de fluxo elétrico (D), o campo elétrico (E) e o campo magnético (H) são nulos.

• C. Certo
• E. Errado

A componente tangencial da intensidade de campo elétrico é descontínua através da fronteira.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

A respeito de ondas planas, julgue os itens subsecutivos. Onda TEM (transverse electromagnetic) é uma onda plana uniforme cujos campos elétrico e magnético são perpendiculares à sua direção de propagação.

• C. Certo
• E. Errado

A respeito de ondas planas, julgue os itens subsecutivos.

• C. Certo
• E. Errado

A respeito de ondas planas, julgue os itens subsecutivos. Caso um campo elétrico esteja trafegando em um meio dielétrico perfeito e incida em um meio condutor perfeito, então as amplitudes dos campos incidente e refletido serão iguais, porém a fase do campo refletido será deslocada de 90º com relação ao campo incidente.

• C. Certo
• E. Errado

A figura apresentada ilustra um conversor digital-analógico em que as entradas de V₁ a V₄ podem assumir apenas os valores 0 V ou 1 V. Considerando que a entrada V1 represente o bit mais significativo, V₄ represente o bit menos significativo e V_o represente a tensão de saída, julgue os seguintes itens.

A expressão da tensão de saída do conversor é dada por

• C. Certo
• E. Errado
