Questões sobre Circuitos

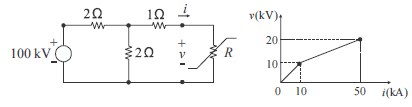

Resistores não lineares são, em geral, utilizados para modelagem de dispositivos não lineares em estudos de transitórios eletromagnéticos. Considerando as figuras acima, que ilustram um circuito não linear e a curva característica do resistor não linear, R, julgue os itens subsecutivos.

A corrente i no circuito não linear tem valor compreendido entre 15 kA e 20 kA.

• C. Certo
• E. Errado

• A.

  0,5 ms.

• B.

  2 ms.

• C.

  50 ms.

• D.

  2 s.

• E.

  50 s.

• A.

  5.

• B.

  8.

• C.

  23.

• D.

  15.

• E.

  13.

• A.

  2.

• B.

  20.

• C.

  12,5.

• D.

  15.

• E.

  5.

No circuito, o valor da tensão no ponto A é, em V, igual a

• A.

  1,2.

• B.

  4,8.

• C.

  3,6.

• D.

  4,0.

• E.

  2,5.

Sobre seccionador, considere:

I. É um dispositivo de manobra, com abertura e fechamento automatizado do circuito elétrico com carga, quando a corrente ultrapassar a corrente nominal suportável ou em condições de ocorrência de curto-circuito.

II. Na chave seccionadora trifásica, cada fase é acionada individualmente por um comando rotativo.

III. Há chave seccionadora cujo acionamento é motorizado com comando elétrico por botoeiras.

Está correto o que consta APENAS em

• A.

  I e II.

• B.

  II e III.

• C.

  I.

• D.

  II.

• E.

  III.

Uma carga trifásica em estrela é composta de três impedâncias iguais de valor (30 + j40) Ω e a tensão eficaz de linha é igual a 760 V. Cada corrente eficaz de

• A.

  fase é maior que 10 A e está atrasada em relação à respectiva tensão de fase de um ângulo menor que 45°.

• B.

  fase é menor que 10 A e está atrasada em relação à respectiva tensão de fase de um ângulo maior que 45°.

• C.

  fase é menor que 10 A e está adiantada em relação à respectiva tensão de fase de um ângulo menor que 30°.

• D.

  linha é menor que 5 A e está atrasada em relação à respectiva tensão de linha de um ângulo maior que 60°.

• E.

  linha é maior que 5 A e está adiantada em relação à respectiva tensão de linha de um ângulo menor que 45°.

• A.



• B.



• C.



• D.



• E.



• A.



• B.

  10 Var.

• C.



• D.

  15 Var.

• E.



Uma carga elétrica ligada a uma fonte CC de 10 V consome uma energia de 10 Wh em duas horas. A quantidade de carga elétrica, em Coulombs, que passa pelos fios que alimentam essa carga durante 1 minuto é igual a

• A.

  30

• B.

  60

• C.

  100

• D.

  120

• E.

  150
