Questões sobre Circuitos

• A.

  0,4C, 2,5R, 0,4L

• B.

  0,4C, 2,5R, 2,5L

• C.

  2,5C, 0,4R, 0,4L

• D.

  2,5C, 0,4R, 2,5L

• E.

  2,5C, 2,5R, 0,4L

• A. 2,5
• B. 3,0
• C. 3,5
• D. 4,0
• E. 4,5

• A.

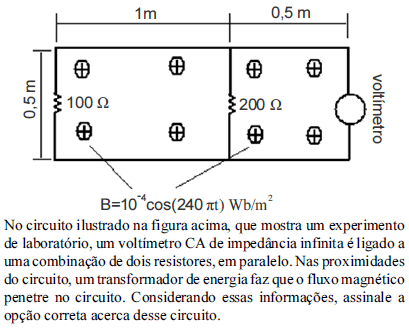

  A força eletromotriz na malha de área igual a 0,5 m × 0,5 m tem valor de pico igual a 120π × 10^-4 V.

• B.

  Os valores dos resistores não influenciam na tensão medida pelo voltímetro.

• C.

  O transformador opera em 240 Hz.

• D.

  A tensão medida pelo voltímetro é nula.

• E.

  A malha de área igual a 1 m × 0,5 m contribuirá para o valor da tensão medida pelo voltímetro.

A reatância indutiva e a impedância do circuito são, respectivamente, em Ω:

• A.



• B.



• C.



• D.



• E.



• A.
• B.
• C.
• D.
• E.

• A.

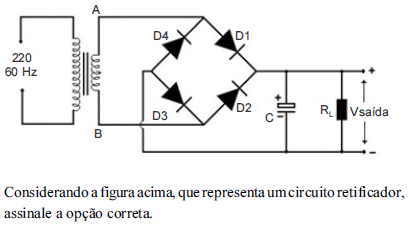

  O diodo é um dispositivo que conduz corrente elétrica somente em polarização direta, independentemente do nível de tensão aplicado.

• B.

  Os dispositivos D1 e D2 conduzem corrente quando a tensão no terminal A é positiva em relação ao terminal B.

• C.

  A utilização da ponte de diodos torna necessária a conexão do retificador a um transformador com derivação central para que o circuito seja conectado à rede elétrica.

• D.

  O circuito é um retificador de meia onda, que opera no semiciclo positivo e negativo da senoide de entrada.

• E.

  O capacitor é colocado em paralelo com a carga para que realize a função de filtro, de modo a atenuar as oscilações de tensão na saída do circuito.

As correntes no resistor, indutor e total são, respectivamente (em A):

• A.



• B.



• C.



• D.



• E.



Caso um capacitor com capacitância igual a 2,65μF seja colocado em paralelo com o indutor no circuito, a reatância capacitiva e a impedância do circuito serão, respectivamente, em Ω:

• A.



• B.



• C.



• D.



• E.



As informações a seguir serão utilizadas para responder às questões de números 49 e 50.

Um equipamento é alimentado por uma bateria de 12V, 30Ah, com limite máximo de descarga por hora igual a 30%. As cargas por ela alimentadas possuem as seguintes características:

C1 e C2: consumo nominal = 0,5A

C3: potência nominal = 100W

C4: resistência = 0,8Ω

Em relação à descarga da bateria, é correto afirmar que

• A.

  ela conseguirá alimentar a carga por mais que 30 horas sem apresentar descarga significativa.

• B.

  ela é superior ao máximo nominal.

• C.

  ela é inferior a 9 Ah.

• D.

  ela é superior a 24Ah.

• E.

  por hora, a descarga que o circuito impõe à bateria é superior ao percentual recomendado.

• A.



• B.



• C.



• D.



• E.
