Questões sobre Circuitos

O circuito elétrico ilustrado na figura acima é alimentado somente por fonte de tensão alternada. A partir de um determinado instante, o circuito passou a operar de forma insatisfatória em relação ao seu estado de funcionamento normal. Suspeita-se que o motivo do problema seja um tipo de defeito ocorrido no capacitor em destaque na figura. Por essa razão, testes devem ser realizados sobre o componente suspeito de defeito com a finalidade de se restabelecer o funcionamento normal do circuito elétrico. A respeito dessa situação hipotética, julgue os itens seguintes.

O capacitor sob teste é do tipo eletrolítico.

• C. Certo
• E. Errado

Tendo o texto como referência, assinale a opção que apresenta a forma de onda que melhor representa o comportamento de v₀(t) nos terminais da carga formada por R e L.

• A.



• B.



• C.



• D.



O circuito elétrico ilustrado na figura acima é alimentado somente por fonte de tensão alternada. A partir de um determinado instante, o circuito passou a operar de forma insatisfatória em relação ao seu estado de funcionamento normal. Suspeita-se que o motivo do problema seja um tipo de defeito ocorrido no capacitor em destaque na figura. Por essa razão, testes devem ser realizados sobre o componente suspeito de defeito com a finalidade de se restabelecer o funcionamento normal do circuito elétrico. A respeito dessa situação hipotética, julgue os itens seguintes.

Por meio de um ohmímetro é possível determinar com precisão se o capacitor está em circuito-aberto, pois, nessa situação, o instrumento indica resistência infinita.

• C. Certo
• E. Errado

A respeito do funcionamento do circuito apresentado no texto e de seus elementos, assinale a opção correta.

• A.

  Nesse circuito, o SCR nunca ficará inversamente polarizado, porque, dado que a fonte de alimentação do circuito tem o formato de v_s(t) mostrado na figura II, o diodo FWD funcionará ora cortado, ora conduzindo.

• B.

  O diodo FWD conduz corrente i_D(t) elevada nos intervalos de

• C.

  Caso o diodo FWD fosse retirado do circuito, a tensão v_D(t) sobre o SCR precisaria ser controlada em um valor constante, para o funcionamento do circuito.

• D.

  A corrente i_s(t) não é senoidal.

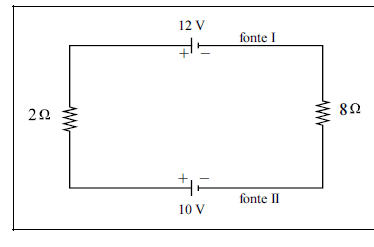

Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.

Caso a polaridade de somente uma das fontes CC fosse invertida, a corrente que circularia pelos resistores seria superior a dez vezes a corrente que circula na ligação padrão.

• C. Certo
• E. Errado

A figura acima mostra como estão conectados os elementos de um circuito elétrico dimensionado para geração de uma tensão de saída v₀. Considere que todos os elementos sejam ideais. A partir dessas informações, julgue os itens que se seguem.

I A tensão de saída v0 é igual a 7 V.

II A tensão v_D no diodo seria diferente de zero, caso a fonte de 5 V estivesse curto-circuitada.

III Se a polaridade da fonte de tensão de 5 V fosse invertida no circuito, a corrente i dobraria em relação à situação original de ligação dessa fonte.

IV Caso o ânodo e o cátodo do diodo fossem ligados de forma trocada no circuito, de modo que o ânodo ficasse ligado ao ponto Y e o cátodo, ao X, não circularia corrente pelo circuito.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.

O consumo de potência dos resistores na ligação padrão é menor que a potência fornecida ao circuito pela fonte I.

• C. Certo
• E. Errado

Considerando as informações do texto, é correto afirmar que a intensidade da corrente de curto-circuito trifásico na barra 5, em pu da base do sistema, é igual a

• A.

  1,0.

• B.

  1,5.

• C.

  2,0.

• D.

  2,5.

Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.

As fontes I e II podem ser ligadas em paralelo, de forma a constituírem uma única fonte equivalente.

• C. Certo
• E. Errado

Os dispositivos denominados contatores são utilizados para o comando a distância de circuito. A respeito desses dispositivos e de sua operação no comando de circuitos, assinale a opção incorreta.

• A.

  Contatores são dispositivos eletromecânicos.

• B.

  Contatores são capazes de conduzir e interromper correntes de carga em condições normais de operação do circuito.

• C.

  Contatores podem ter contatos auxiliares para comando, sinalização e outras funções.

• D.

  Contatores são utilizados exclusivamente para partida e parada de motores de indução em gaiola.
