Questões sobre Circuitos

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

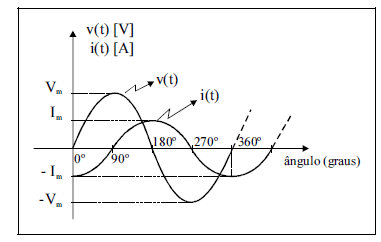

Considere as curvas de tensão v(t) e de corrente i(t) mostradas na figura a seguir.

Na situação mostrada na figura, é correto afirmar que a corrente está atrasada com relação a tensão de um ângulo igual a 90º.

• C. Certo
• E. Errado

A figura acima mostra uma instalação de segurança, incluindo o esquema simplificado de funcionamento de um no-break estático. Os circuitos de segurança funcionam somente em corrente alternada. A respeito desse esquema, julgue os itens que se seguem.

I Mesmo que a fonte normal funcione normalmente, é necessário converter a tensão CC da bateria para CA, por meio do inversor, a fim de atender aos circuitos de emergência.

II O inversor no circuito é formado por uma rede resistiva com capacitores e amplificadores operacionais.

III Havendo falha da fonte normal de energia, os circuitos de segurança poderão funcionar normalmente, sendo atendidos pelas baterias, caso essas tenham carga suficiente para o suprimento.

IV O no-break é do tipo estático, porque usa componentes eletrônicos no retificador e inversor, ou seja, não usa máquinas rotativas para as transformações de tensão requeridas no circuito.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

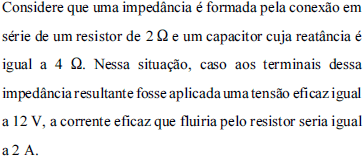

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

• C. Certo
• E. Errado

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

As grandezas corrente e tensão em um resistor ideal apresentam mesma fase. Caso a freqüência do sinal da fonte de alimentação do circuito seja duplicada, essas grandezas serão modificadas por um fator que dependerá da potência nominal do resistor.

• C. Certo
• E. Errado

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

Considere que a corrente de pico senoidal fluindo por um único elemento passivo de circuito entre os elementos resistor, indutor e capacitor é igual a 10 A. Em tal situação, a corrente eficaz fluindo pelo elemento é inferior a 8 A, mas não é possível identificar o elemento em questão.

• C. Certo
• E. Errado

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

Uma impedância resultante totalmente resistiva ocorre somente quando os elementos que compõem a rede elétrica que deu origem à impedância equivalente são puramente resistivos.

• C. Certo
• E. Errado

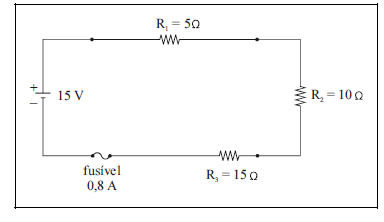

Considere que no circuito elétrico mostrado na figura, caso ocorra algum tipo de defeito, este pode ser verificado em um ou mais resistores. Esse problema pode provocar ou não a queima do fusível de proteção do circuito. Considere, ainda, que todos os resistores apresentam limite de potência de 5 W e que o fusível queime sempre que a corrente superar o valor nominal do fusível. Com base nessas informações, julgue os itens que se seguem.

Considere que um defeito tenha ocorrido, de modo que as tensões sobre os resistores R1 e R3 sejam nulas e a tensão nos terminais de R2 seja igual a 15 V. Nessa situação, provavelmente, o resistor R2 estará em aberto.

• C. Certo
• E. Errado

Quanto à instalação de capacitores, é correto afirmar:

• A. Os capacitores compensam a energia ativa somente nos trechos dos circuitos elétricos situados antes deles. Sendo assim, deve-se considerar a possibilidade de instalá-los o mais próximo possível dos equipamentos utilizadores
• B. Os capacitores compensam a energia reativa somente nos trechos dos circuitos elétricos situados antes deles. Sendo assim, deve-se considerar a possibilidade de instalá-los o mais próximo possível dos equipamentos utilizadores
• C. Os capacitores compensam a energia reativa somente nos trechos dos circuitos elétricos situados depois deles. Sendo assim, deve-se considerar a possibilidade de instalá-los o mais distante possível dos equipamentos utilizadores
• D. Os capacitores compensam a energia ativa somente nos trechos dos circuitos elétricos situados antes deles. Sendo assim, deve-se considerar a possibilidade de instalá-los o mais distante possível dos equipamentos utilizadores
• E. Os capacitores compensam a energia reativa somente nos trechos dos circuitos elétricos situados depois deles. Sendo assim, deve-se considerar a possibilidade de instalá-los sempre no meio do circuito dos equipamentos utilizadores

Considere que no circuito elétrico mostrado na figura, caso ocorra algum tipo de defeito, este pode ser verificado em um ou mais resistores. Esse problema pode provocar ou não a queima do fusível de proteção do circuito. Considere, ainda, que todos os resistores apresentam limite de potência de 5 W e que o fusível queime sempre que a corrente superar o valor nominal do fusível. Com base nessas informações, julgue os itens que se seguem.

Considere que, com a fonte desligada, o resistor R3, supostamente danificado, seja substituído por um outro idêntico, mas, ao se ligar a fonte, perceba-se que o fusível se queima. Então, é correto afirmar que o valor da resistência do componente inserido para substituir o antigo resistor R3 não é igual a 15 .

• C. Certo
• E. Errado

Um transformador fornece 550 V em 80 mA com uma eficiência de 90 por cento. Se a corrente do primário for de 0,8, a potência de entrada em VA vale:

• A.

  aproximadamente 49 VA.

• B.

  aproximadamente 1440 VA.

• C.

  aproximadamente 480 VA.

• D.

  aproximadamente 720 VA.
