A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.
Se o circuito fosse excitado com uma fonte senoidal vs(t) com freqüência de 1 rad/s e amplitude de 5 V, ao invés do degrau, a corrente i2(t), em regime estacionário, apresentaria amplitude diferente de zero.
- C. Certo
- E. Errado
A figura acima mostra um circuito elétrico alimentado por uma fonte em degrau, cuja amplitude é igual a 5 V. As condições iniciais no indutor e no capacitor são supostamente nulas e u(t) é um degrau unitário. Com base nessas informações, julgue os itens a seguir.
Se o circuito fosse excitado com uma fonte senoidal vs(t) com freqüência de 1 rad/s e amplitude de 5 V, ao invés do degrau, a tensão v1(t), em relação à referência, apresentaria amplitude inferior a 2,5 V.
- C. Certo
- E. Errado

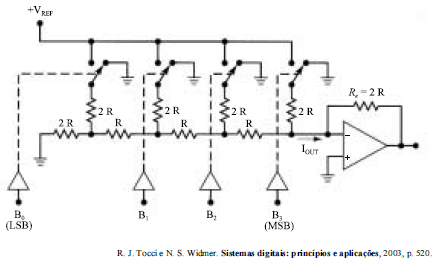

Com relação ao circuito acima, julgue os itens subseqüentes, considerando que todos os componentes do circuito são ideais.
Se B0 = 1, B1 = 1, B2 = 0, B3 = 0, e VREF = 5V, a tensão na saída do amplificador operacional presente no circuito será igual a 0,5 V.- C. Certo
- E. Errado
Com relação ao circuito acima, julgue os itens subseqüentes, considerando que todos os componentes do circuito são ideais.
O potencial elétrico de um dos terminais do resistor Re é igual ao potencial do terra.
- C. Certo
- E. Errado
Com relação a tecnologias de circuitos integrados, julgue os itens que se seguem.
Nos últimos anos, tecnologias CMOS têm permitido a diminuição do comprimento do canal a valores inferiores a 0,35 mm.
- C. Certo
- E. Errado

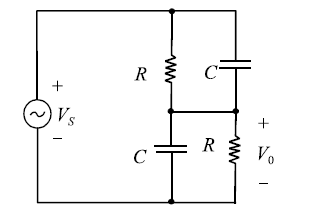

Com relação ao circuito elétrico representado na figura acima, julgue os itens seguintes.
- C. Certo
- E. Errado
Com relação ao circuito elétrico representado na figura acima, julgue os itens seguintes.
O circuito possui um pólo e um zero reais.
- C. Certo
- E. Errado
Com relação ao circuito elétrico representado na figura acima, julgue os itens seguintes.
Se Vs(t) = 10sen(t), então V0(t) = 5sen(t).
- C. Certo
- E. Errado

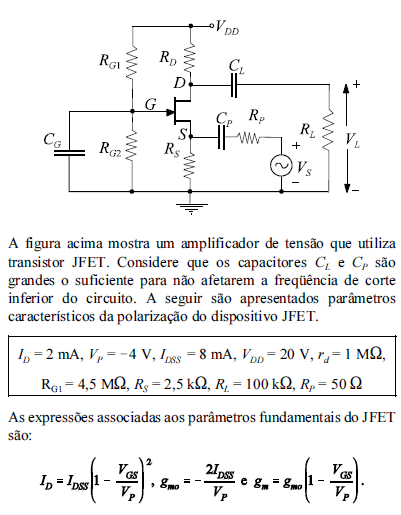

A partir dessas informações, julgue os itens subseqüentes, relativos ao amplificador apresentado.
O amplificador utiliza a configuração denominada fonte comum.
- C. Certo
- E. Errado
A partir dessas informações, julgue os itens subseqüentes, relativos ao amplificador apresentado.
A tensão porta-fonte VGS do amplificador é igual a -2 V.
- C. Certo
- E. Errado
