Os circuitos de I a IV, cujos diagramas estão mostrados acima, utilizam diodos semicondutores que, quando estão em condução direta, apresentam queda de tensão constante e igual a 0,8 V entre o ânodo e o cátodo. Suponha que esses circuitos façam parte de um equipamento e que, durante procedimento de manutenção corretiva, as tensões indicadas por V m são medidas com o objetivo de tirar conclusões a respeito da existência ou não de defeito em algum dispositivo semicondutor. Considere que o defeito em um diodo é caracterizado pelo fato de ele estar em curto-circuito ou em circuito aberto, quando era esperado que o dispositivo estivesse conduzindo. Considere também que as resistências existentes nesses circuitos não apresentem alteração em seus valores. Diante do exposto, julgue os seguintes itens.
No circuito IV, é correto concluir que o diodo D1 encontra-se com defeito, independentemente de D2 estar com defeito ou não.
Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.
O aumento da tensão Vd implica o aumento da tensão V s.
Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o
circuito I, Vs = Ve.
Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o
circuito II, Vs = Ve /2.
Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o
circuito III, Vs = -Ve.
Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o

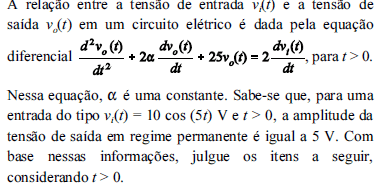

circuito IV, a impedância de entrada é igual a 500 Ω.A resposta transitória do circuito no domínio do tempo é do tipo subamortecida.
Na freqüência angular de 5 rad/s, fase da tensão de saída vo(t) é igual à fase da tensão de entrada do sinal vi(t).

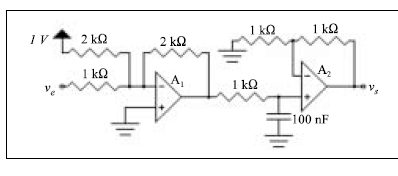

A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão ve e a saída, pela tensão vs. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.
Se o sinal de entrada ve for conectado ao terra, em estado permanente a tensão de saída vs será igual a -2 V.A figura acima mostra o diagrama de um circuito eletrônico em que a entrada é representada pela tensão ve e a saída, pela tensão vs. Com relação a esse circuito, e considerando que todos os componentes são ideais, julgue os itens seguintes.
A impedância de entrada vista pela fonte ve é igual a 3
