Questões sobre Dispositivos Eletrônicos

Sobre os principais dispositivos semicondutores empregados em circuitos eletrônicos, afirma-se que

• A.

  diodo zener é um tipo especial de diodo que conduz corrente elétrica apenas quando polarizado reversamente, sendo frequentemente empregado em circuitos reguladores de tensão.

• B.

  os diodos podem prover um elevado ganho de tensão em virtude de sua característica exponencial.

• C.

  os transistores bipolares de junção, em circuitos amplificadores de sinal, devem ser polarizados no modo de saturação, pois, nesse modo, obtém-se o máximo de ganho do dispositivo.

• D.

  a corrente de coletor I_C nos transistores bipolares de junção apresenta pouca dependência em relação à tensão V_CE entre os terminais de coletor e emissor ao operar no modo ativo, além de apresentar um elevado ganho em relação à corrente de base I_B.

• E.

  o ganho que a corrente de dreno apresenta em relação à corrente de porta em transistores de efeito de campo (FETs) é menor que o ganho verificado na corrente de coletor em relação à de base em transistores bipolares de junção.

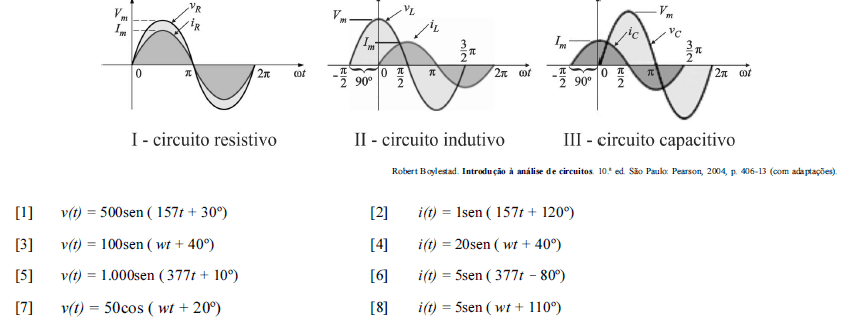

As expressões e as figuras acima representam a tensão v(t) nos terminais de um elemento de circuito — indutor (L), capacitor (C) ou resistor (R) — e a corrente i(t) que flui por esse elemento. Considere que o circuito opere em regime senoidal permanente no domínio do tempo e que, nos gráficos, V_m é o valor máximo de tensão e I_m, o de corrente. Com base nessas informações, julgue os itens seguintes.

O elemento de circuito submetido às grandezas expressas pelas equações 7 e 8 é um resistor de 20.

• C. Certo
• E. Errado

As expressões e as figuras acima representam a tensão v(t) nos terminais de um elemento de circuito — indutor (L), capacitor (C) ou resistor (R) — e a corrente i(t) que flui por esse elemento. Considere que o circuito opere em regime senoidal permanente no domínio do tempo e que, nos gráficos, V_m é o valor máximo de tensão e I_m, o de corrente. Com base nessas informações, julgue os itens seguintes.

Assim como na figura I, o comportamento da tensão na expressão 3 e o da corrente, na expressão 4, são grandezas associadas a um elemento puramente resistivo.

• C. Certo
• E. Errado

As expressões e as figuras acima representam a tensão v(t) nos terminais de um elemento de circuito — indutor (L), capacitor (C) ou resistor (R) — e a corrente i(t) que flui por esse elemento. Considere que o circuito opere em regime senoidal permanente no domínio do tempo e que, nos gráficos, V_m é o valor máximo de tensão e I_m, o de corrente. Com base nessas informações, julgue os itens seguintes.

O elemento de circuito associado às grandezas da figura II poderia ter as suas grandezas tensão e corrente representadas pelas equações 1 e 2, respectivamente.

• C. Certo
• E. Errado

O componente eletrônico chamado “L.E.D.” é um?

• A.

  Resistor que emiti luz quando polarizado corretamente.

• B.

  Diodo semicondutor que emiti luz quando polarizado somente com positivo.

• C.

  Diodo semicondutor que emiti luz quando polarizado corretamente.

• D.

  Diodo semicondutor que emiti luz quando polarizado somente com negativo.

• E.

  Diodo condutor que emiti luz ao ser exposto a luminosidade.

• A.

  50

• B.

  40

• C.

  30

• D.

  25

• E.

  20

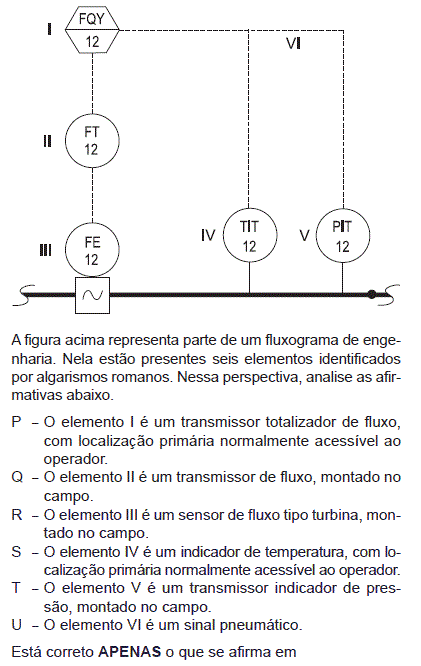

• A.

  Q e T.

• B.

  P, Q e S.

• C.

  P, R e U.

• D.

  Q, R e T.

• E.

  S, T e U.

Em relação aos disjuntores eletromagnéticos, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Disjuntores de curva b atuam com corrente de curto-circuito entre 3 e 5 vezes a corrente nominal.

( ) Disjuntores de curva c atuam com corrente de curto-circuito entre 5 e 10 vezes a corrente nominal.

( ) Disjuntores de curva d atuam com corrente de curto-circuito entre 10 e 20 vezes a corrente nominal.

( ) Disjuntores-motores são do tipo curva d, podendo ou não ter um dispositivo regulável para a proteção contra sobrecarga.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. V – F – V – V.
• B. F – V – F – V.
• C. V – V – V – F.
• D. F – F – F – F.
• E. V – V – V – V.

Sobre tiristores, é correto afirmar que

• A.

  a corrente de anodo do SCR só flui em um único sentido.

• B.

  após o disparo do SCR, ele volta à condição de corte quando a corrente do terminal gate é interrompida.

• C.

  o DIAC só dispara quando um pulso positivo é aplicado ao terminal gate.

• D.

  o TRIAC é um tiristor de quatro terminais externos: dois anodos, um catodo e um gate.

• E.

  um dos parâmetros do TRIAC é a sua corrente de disparo IH (holding current).

A respeito de transformadores, inversores de frequência e nobreaks, assinale a opção correta.

• A.

  Os transformadores são equipamentos que podem ser utilizados para garantir a tensão na carga em períodos de falta de energia elétrica.

• B.

  Os inversores são dispositivos utilizados em no-breaks para transformar a tensão contínua das baterias em tensão alternada de uso geral.

• C.

  Em algumas configurações de no-breaks, utiliza-se um transformador na saída da bateria para ajustar a tensão de entrada do inversor.

• D.

  O diodo é um dispositivo eletrônico usado em inversores trifásicos de frequência, devido à sua elevada capacidade de interrupção de corrente.

• E.

  O acoplamento magnético dos enrolamentos de um transformador permite o ajuste da frequência de saída às necessidades da carga.
