Questões sobre Eletrônica Analógica

Sobre eletrônica analógica, assinale a afirmativa INCORRETA.

• A. O transistor de efeito de campo de junção é um dispositivo que permite o controle do fluxo de corrente que circula por um canal pela polarização reversa dos seus terminais de controle.
• B. Na polarização direta, a curva do SCR é muito parecida com a do diodo retificador, com exceção da saliência que representa as condições para o disparo do dispositivo.
• C. No diodo, o terminal do lado P, onde se formam os ânions, é denominado anodo (A) e o terminal do lado N, onde se formam os cátions, é denominado catodo (K).
• D. A especificação do transistor bipolar que caracteriza o seu efeito amplificador de corrente contínua é simbolizado por β, sendo a relação entre as correntes de coletor e de emissor.

Sobre medidores de potência analógicos e medidores de energia tipo indução, analise as afirmativas.

I - O princípio de funcionamento do medidor de energia é o mesmo que o de um motor de indução, ou seja, os campos gerados pelas bobinas de corrente e de potencial induzem correntes em um disco, provocando a sua rotação.

II - A bobina de tensão ou potencial está ligada em paralelo com o circuito a ser medido e a bobina de corrente em série.

III - Os wattímetros medem a potência ativa, tanto em circuitos alimentados em corrente contínua quanto em corrente alternada.

IV - A ligação dos medidores de energia deve obedecer às características particulares do circuito, ou seja, monofásico apenas fase + neutro ou bifásico apenas fase + fase.

Está correto o que se afirma em

• A. I e II, apenas.
• B. II e IV, apenas.
• C. I, II e III, apenas.
• D. I, III e IV, apenas.

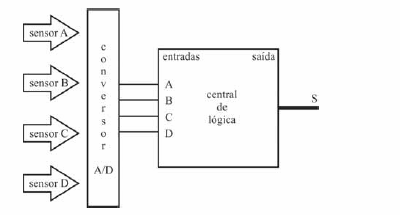

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue os próximos itens.

Se a central de lógica for implementada pelo circuito digital a seguir e as entradas binárias A, B, C e D forem dadas, respectivamente, por 0, 1, 0 e 1, então o produto monitorado deverá ser descartado.

• C. Certo
• E. Errado

A denominação do circuito integrado 74LS373, de acordo com os fabricantes, é 3-STATE Octal D-Type Transparent Latches and Edge-Triggered Flip-Flops.

Portanto, trata-se de um

• A. comparador de oito bits, gatilhavel.
• B. registrador de deslocamento circular com Flip-Flop JK − MS.
• C. subtrator de oito bits com saída em alta impedância.
• D. registrador de oito bits acionado pela transição do pulso de relógio e com saída em alta impedância.
• E. contador CMOS com registrador de deslocamento e saída tri-state.

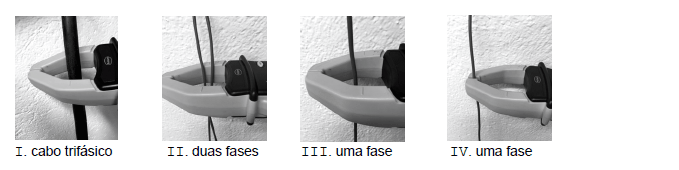

Considere as figuras abaixo com situações em que se deseja conhecer a corrente solicitada em sistemas 127 V/220 V, com uso de um alicate amperímetro

A medição está correta APENAS em

• A. IV.
• B. III.
• C. II.
• D. I e III.
• E. III e IV.

• A. 1
• B. 2
• C. 4
• D. 6
• E. 8

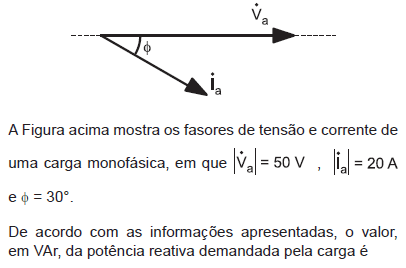

• A. −500
• B.
• C. 500
• D.
• E. 1000

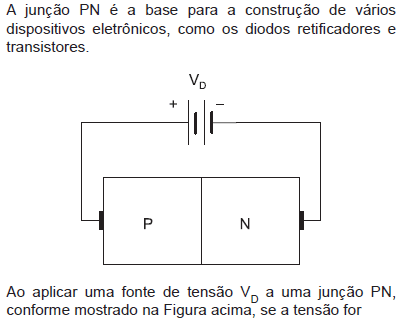

• A. negativa, as lacunas presentes na região P da junção serão atraídas pelo polo negativo da fonte de tensão V_D e os elétrons livres presentes na região N serão atraídos pelo polo positivo, levando ao fluxo de portadores de carga majoritários através da junção.
• B. negativa, a largura da região de depleção se tornará gradualmente mais estreita conforme o módulo da tensão V_D for elevado.
• C. positiva, o campo elétrico produzido pela fonte de tensão V_D contribuirá com o alargamento da região de depleção, impedindo o fluxo de portadores de carga majoritários através da junção.
• D. positiva, o campo elétrico produzido pela fonte de tensão V_D contribuirá com a elevação do campo elétrico na região de depleção, dando início à corrente de deriva de elétrons livres e lacunas através da junção.
• E. nula, ainda assim haverá um campo elétrico na região de depleção impedindo o fluxo de difusão de elétrons e lacunas através da junção em equilíbrio.

No que se refere às características de circuitos eletrônicos analógicos e digitais, julgue os seguintes itens.

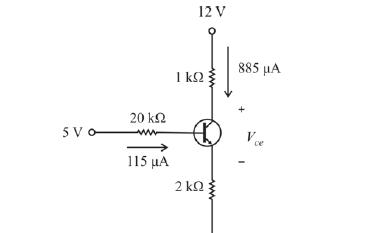

No circuito analógico abaixo, que contém um transistor bipolar de junção do tipo NPN polarizado no modo ativo, a tensão entre coletor e emissor é superior a 8 V e inferior a 10 V.

• C. Certo
• E. Errado

Os Transistores têm os parâmetros α e ß, onde α é parâmetro eficiência do transistor e é a relação entre as correntes de coletor e emissor, e ß é o ganho estático do transistor e é a relação entre as correntes de base e coletor. Assim, determine o parâmetro α quando a corrente de emissor for IE = 2,8 mA e a corrente de base IB = 10 μA.

• A. 0,996
• B. 280
• C. 0,004
• D. 1,003
• E. 10
