Questões sobre Eletrônica Analógica

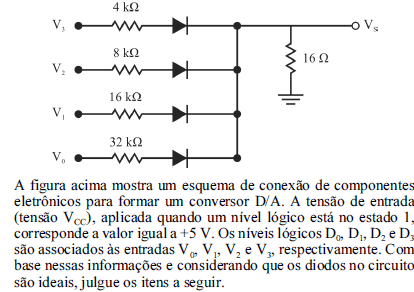

Se o nível lógico das entradas D₀ e D₁ for 1 e o nível lógico das demais entradas for 0, então a tensão V_s será superior a 7 mV.

• C. Certo
• E. Errado

arque a alternativa que apresenta o valor da resistência em derivação (shunt) que deverá ser utilizada na conversão de um miliamperímetro, com fundo de escala de 1 mA e resistência da bobina de 64 ohms, para operar na faixa de 0 – 50 mA.

• A.

  4,5

• B.

  1,3

• C.

  2,3

• D.

  7,9

• E.

  4,1

Sobre o funcionamento dos circuitos de eletrônicas, julgue os itens a seguir.

I - O multivibrador astável ou somente chamado de multivibrador, baseia-se da alternância entre os estados de condução e corte de dois transistores. Essa alternância não encontra um estado estável, e os transistores ficam constantemente trocando de estado numa velocidade determinada pelos valores dos resistores e capacitores.

II - O oscilador de bloqueio é encontrado nos circuitos de varredura de televisores, sendo bastante usado devido à possibilidade de se obter sinais senoidais ou dente de serra.

III - Nos circuitos integrados lineares a potência do sinal é bastante boa, podendo excitar LÉDs e até transdutores de alta impedância, como os tipos cerâmicos.

É correto o que se afirma em

• A. I, apenas.
• B. I e II, apenas.
• C. I e III, apenas.
• D. II e III, apenas
• E. I, II e III.

Os amplificadores operacionais são dispositivos extremamente versáteis com uma imensa gama de aplicações em toda a eletrônica. Em relação às características destes dispositivos, assinale a alternativa incorreta.

• A. Impedância de entrada igual a zero.
• B. Tensão de saída nula para tensão de entrada igual a zero.
• C. Ganho de tensão diferencial infinito.
• D. Faixa de passagem infinita.
• E. Deslocamento de fase igual a zero.

Em relação ao Teorema de Thévenin para circuitos de corrente alternada senoidais, assinale a alternativa correta.

• A. Qualquer circuito de corrente alternada linear de dois terminais pode ser substituído por um circuito equivalente constituído por uma fonte de tensão e uma impedância em série.
• B. Qualquer circuito de corrente contínua linear de dois terminais não poderá ser substituído por um circuito equivalente constituído por uma fonte de tensão e uma impedância em série.
• C. Fornece o método pelo qual as correntes de malha de um circuito podem ser determinadas. As correntes de ramo do circuito podem ser determinadas a partir dessas correntes de malha.
• D. A soma das correntes que entram em um sistema, um nó ou uma região tem de ser igual à soma das correntes que deixam os mesmos sistemas, nó ou região.
• E. No caso de resistores em paralelo, o valor da resistência total sempre diminui quando é acrescentado ao circuito outro resistor em paralelo.

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O SCR (silicon controlled rectifier) é composto pela junção de duas camadas P e duas N, alternadas entre si, com três terminais: anodo, catodo e porta. O circuito equivalente ao SCR pode ser representado pela associação de um transistor PNP com um NPN.

• C. Certo
• E. Errado

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O controle do fluxo de corrente no transistor de efeito de campo (FET) é feito por corrente, ao passo que, no transistor bipolar de junção (BJT), esse controle é feito por tensão.

• C. Certo
• E. Errado

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O comportamento do diodo de Schottky baseia-se na barreira de potencial na junção de semicondutores dopados dos tipos N e P.

• C. Certo
• E. Errado

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O rendimento do amplificador classe C é maior que o dos amplificadores classes A, B e AB, de modo que seu ganho é máximo na frequência de ressonância.

• C. Certo
• E. Errado

Com relação ao termo “efeito pelicular” em condutores elétricos, é correto afirmar que

• A.

  ocorre apenas em corrente contínua.

• B.

  ocorre apenas em corrente alternada.

• C.

  é decorrente do aumento da temperatura.

• D.

  é decorrente da diminuição da temperatura.

• E.

  a corrente percorre apenas a superfície do condutor.
