Questões sobre Eletrônica Analógica

Qual o valor da resistência e da condutância, respectivamente, entre dois pontos de um condutor considerando-se a diferença de potencial entre eles de 110V? Considerando a intensidade da corrente constante e igual a 5,0A.

• A.



• B.



• C.



• D.



• E.



Qual o valor da potência absorvida e o valor da energia absorvida, respectivamente, por um condutor de resistência  durante 20 minutos? Sabendo-se que este condutor esta sendo percorrido por uma corrente de intensidade constante de 5A.

• A.

  110 W; 20.000 J

• B.

  100 W; 80.000 J

• C.

  80 W; 120.000 J

• D.

  100 W; 120.000 J

• E.

  100 W; 2.000 J

A energia elétrica pode ser condicionada e transferida como corrente contínua (CC) ou alternada (CA). A conversão de uma forma em outra é feita por meio de equipamentos conversores que utilizam dispositivos semicondutores de chaveamento. Acerca desse tema, julgue os itens subsequentes.

Nos conversores, quando se realiza o chaveamento de cargas indutivas em alta frequência, é necessário o uso de diodos com alto tempo de recuperação reversa nos circuitos típicos.

• C. Certo
• E. Errado

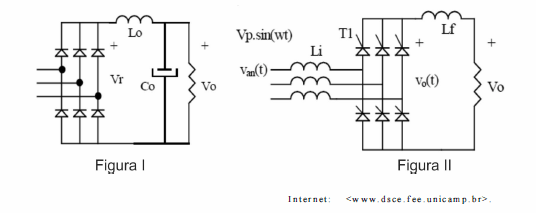

O fornecimento de energia elétrica é feito, essencialmente, a partir de uma rede de distribuição em corrente alternada, devido, principalmente, à facilidade de adaptação do nível de tensão por meio de transformadores. Em muitas aplicações, no entanto, a carga alimentada requer uma tensão contínua, advinda, por exemplo, de conversores como os relativos aos esquemas mostrados nas figuras I e II acima. Acerca desse assunto, julgue os próximos itens.

Os componentes Lo e Lf, das figuras I e II, respectivamente, funcionam como cargas dos conversores.

• C. Certo
• E. Errado

O fornecimento de energia elétrica é feito, essencialmente, a partir de uma rede de distribuição em corrente alternada, devido, principalmente, à facilidade de adaptação do nível de tensão por meio de transformadores. Em muitas aplicações, no entanto, a carga alimentada requer uma tensão contínua, advinda, por exemplo, de conversores como os relativos aos esquemas mostrados nas figuras I e II acima. Acerca desse assunto, julgue os próximos itens.

Os circuitos das figuras I e II são exemplos de retificadores.

• C. Certo
• E. Errado

A correção do fator de potência é uma forma de conservação de energia elétrica

PORQUE

A correção do fator de potência reduz as perdas no sistema de distribuição.

Analisando-se as afirmações acima, conclui-se que

• A.

  as duas afirmações são verdadeiras, e a segunda justifica a primeira.

• B.

  as duas afirmações são verdadeiras, e a segunda não justifica a primeira.

• C.

  a primeira afirmação é verdadeira, e a segunda é falsa.

• D.

  a primeira afirmação é falsa, e a segunda é verdadeira.

• E.

  as duas afirmações são falsas.

O fornecimento de energia elétrica é feito, essencialmente, a partir de uma rede de distribuição em corrente alternada, devido, principalmente, à facilidade de adaptação do nível de tensão por meio de transformadores. Em muitas aplicações, no entanto, a carga alimentada requer uma tensão contínua, advinda, por exemplo, de conversores como os relativos aos esquemas mostrados nas figuras I e II acima. Acerca desse assunto, julgue os próximos itens.

Os sistemas de controle dos conversores das figuras I e II possuem o mesmo princípio de funcionamento.

• C. Certo
• E. Errado

Uma fonte de tensão de 100 V de corrente contínua está diretamente conectada nos terminais de um resistor, que dissipa uma potência de 1500 W. Suponha que a fonte de tensão de corrente contínua seja substituída por uma fonte de tensão de corrente alternada senoidal, e que, nessas condições, seja mantida a mesma potência dissipada pelo resistor. Qual deve ser, em volts, o valor eficaz da tensão nos terminais do resistor?

• A.

  70,7

• B.

  100,0

• C.

  127,0

• D.

  141,4

• E.

  173,2

Dois transformadores trifásicos estão ligados em paralelo, ligação delta-estrela, tensões 13,8 kV /220 V/127 V, 60 Hz, com potência individual nominal 1.000 kVA. Cada transformador alimenta um conjunto habitacional com 25 casas, cada casa com potência instalada igual a 50 kW, em rede trifásica, com fator de demanda médio equivalente a 0,7 e fator de potência médio de 0,5, atrasado.

A partir dessas informações e considerando que os transformadores fiquem permanentemente operando para atender as cargas, julgue os itens que se seguem.

Por meio do ensaio de curto-circuito no transformador, é possível calcular os parâmetros relativos ao ramo série do circuito equivalente do transformador submetido ao ensaio.

• C. Certo
• E. Errado

Julgue os itens que se seguem, referentes à eletrônica industrial.

Um TRIAC é um componente eletrônico que equivale a dois retificadores controlados de silício (silicon controlled rectifier – SCR) ligados em antiparalelo e com seus terminais de disparo conectados, resultando em uma chave eletrônica bidirecional que pode conduzir a corrente elétrica nos dois sentidos.

• C. Certo
• E. Errado
