Questões sobre Eletrônica Analógica

Julgue os itens que se seguem, acerca de transformadores.

O transformador ideal é um modelo com várias simplificações em relação a um transformador real, como inexistência de dispersão do fluxo magnético em volta das espiras dos enrolamentos, indutâncias próprias e mútuas dos enrolamentos tendendo para infinito, e inexistência de qualquer perda de energia.

• C. Certo
• E. Errado

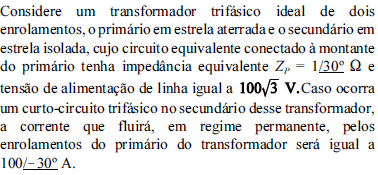

Julgue os itens que se seguem, acerca de transformadores.

• C. Certo
• E. Errado

Com relação a correntes que circulam em transformadores trifásicos, julgue os itens que se seguem.

A corrente de sequência positiva pode ter sentido instantâneo invertido no secundário de um transformador em relação ao primário, apenas alterando o sentido do enrolamento secundário.

• C. Certo
• E. Errado

No que concerne a fatores de carga e de demanda, julgue os itens subsecutivos.

O fator de demanda é a relação entre a energia média por ano fornecida por uma unidade produtora de energia e a energia máxima que essa unidade pode fornecer ao sistema.

• C. Certo
• E. Errado

No que concerne a fatores de carga e de demanda, julgue os itens subsecutivos.

O fator de carga é a relação entre a energia aparente efetivamente fornecida a uma carga em determinado período de tempo e a energia aparente máxima que essa carga pode demandar em um período de tempo de igual duração.

• C. Certo
• E. Errado

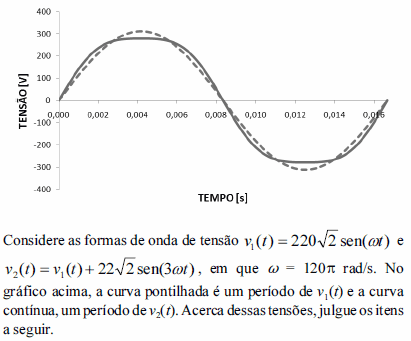

Se a tensão v₂(t) for aplicada a uma carga resistiva linear, a corrente drenada por essa carga terá a forma de onda senoidal, sem a presença de distorção harmônica.

• C. Certo
• E. Errado

A tensão v₂(t) apresenta distorção harmônica, enquanto a tensão v₁(t), não.

• C. Certo
• E. Errado

Na tensão v₂(t), a amplitude do terceiro harmônico é igual a 22% da amplitude do componente fundamental.

• C. Certo
• E. Errado

O valor de pico da tensão v₁(t) é maior que o valor de pico da tensão v₂(t) e, consequentemente, o valor eficaz de _v1(t) é maior que o valor eficaz de v₂(t).

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à corrente drenada por uma carga submetida a uma tensão senoidal sem distorção.

Se a corrente em questão apresentar distorção harmônica, é possível representá-la por meio de uma série de Fourier e, assim, obter sua composição harmônica.

• C. Certo
• E. Errado
