Julgue os próximos itens, relativos à corrente drenada por uma carga submetida a uma tensão senoidal sem distorção.

Se a carga em questão for não linear, a corrente drenada por ela poderá apresentar distorção harmônica, contudo, se a carga for linear e invariável com o tempo, não haverá esse tipo de distorção.

• C. Certo
• E. Errado

Julgue os próximos itens, relativos à corrente drenada por uma carga submetida a uma tensão senoidal sem distorção.

Se a carga em questão for uma lâmpada fluorescente ou uma fonte de alimentação retificadora, a corrente drenada por ela poderá apresentar distorção harmônica.

• C. Certo
• E. Errado

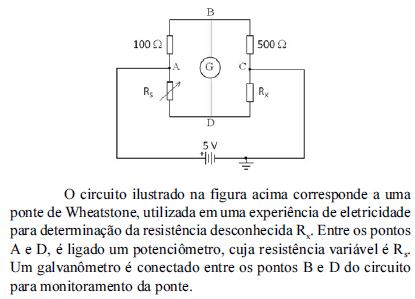

Com base nessas informações, julgue os itens que se seguem.

No circuito, o objetivo do potenciômetro é garantir que a diferença de potencial entre os pontos B e D seja exatamente igual à diferença de potencial entre os terminais da fonte de alimentação e, dadas essas condições, R_s=R_x.

• C. Certo
• E. Errado

O amplificador operacional é um dos componentes eletrônicos comumente empregado em instrumentação eletrônica. Com relação às diversas aplicações de amplificadores operacionais, julgue os seguintes itens.

A interface entre circuitos analógicos e sistemas digitais consiste em conversores que realizam a conversão de sinal analógico para digital e de digital para analógico. A existência de amplificadores operacionais em ambos os tipos de conversores é obrigatória.

• C. Certo
• E. Errado

Um condutor de cobre cujo comprimento é L₀ e o raio da seção transversal é r0 tem uma resistência elétrica R₀. Se esse condutor tiver o seu comprimento quadruplicado e o raio da secção transversal reduzido à metade, sua resistência, em relação ao valor inicial R₀:

• A. cairá à metade.
• B. diminuirá 8 vezes.
• C. aumentará duas vezes.
• D. aumentará oito vezes.
• E. aumentará 16 vezes.

Julgue os itens subsequentes, relativos a instrumentos de medição.

Um multímetro pode ser utilizado para a medição de corrente elétrica.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos a instrumentos de medição.

Se operado adequadamente, um osciloscópio poderá ser utilizado para a visualização, na forma de gráfico, do nível de tensão de um sinal elétrico.

• C. Certo
• E. Errado

Considere o enunciado a seguir para responder às duas próximas questões. Um Capacitor de duas placas com dielétrico (mica) e de área igual à 0,0025 m² com distância entre as placas de 2 cm. Dados:

Constante dielétrica da mica: 7 (SI) / Permissividade Elétrica no Vácuo: 8,85.10^-12 F/m.

A capacitância resultante neste capacitor é de aproximadamente

• A.

  10.140

• B.

  3.280.

• C.

  7.740

• D.

  5.280

Julgue os itens subsequentes, relativos a instrumentos de medição.

Não é possível avaliar a frequência de um sinal elétrico senoidal utilizando-se como instrumento de medida um osciloscópio.

• C. Certo
• E. Errado

Considere o enunciado a seguir para responder às duas próximas questões. Um Capacitor de duas placas com dielétrico (mica) e de área igual à 0,0025 m² com distância entre as placas de 2 cm. Dados:

Constante dielétrica da mica: 7 (SI) / Permissividade Elétrica no Vácuo: 8,85.10^-12 F/m.

Considerando que o projetista do capacitor deseja aumentar o número de placas e assim formar um capacitor múltiplo com cinco regiões dielétricas, mantendo o dielétrico e as distâncias entre as placas. A nova capacitância do conjunto será de aproximadamente:

• A.

  50,7

• B.

  38,7

• C.

  26,4

• D.

  16,4
