Questões sobre Eletrônica Analógica

O diodo de junção possui duas regiões de materiais semicondutores dos tipos N e P. Esse dispositivo é amplamente aplicado em circuitos chaveados, como, por exemplo, fontes de alimentação, acionamentos para motores etc. A respeito das características terminais do diodo de junção, julgue os itens a seguir.

O LED é um diodo que emite luz ao ser diretamente polarizado.

• C. Certo
• E. Errado

O diodo de junção possui duas regiões de materiais semicondutores dos tipos N e P. Esse dispositivo é amplamente aplicado em circuitos chaveados, como, por exemplo, fontes de alimentação, acionamentos para motores etc. A respeito das características terminais do diodo de junção, julgue os itens a seguir.

Em um diodo típico de silício, em estado de condução, não há queda de tensão entre seus terminais.

• C. Certo
• E. Errado

Um transformador de corrente (TC), dimensionado para alimentar um relé de proteção de um equipamento elétrico, tem relação de transformação de 300:5 A e fator térmico igual a 1,5. Nessa situação, considerando que o TC tenha sido adequadamente dimensionado, julgue o item abaixo.

A máxima corrente em regime permanente admitida no primário do TC é igual a 450 A.

• C. Certo
• E. Errado

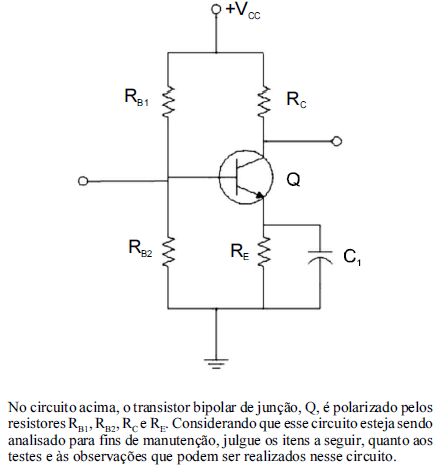

O transistor Q é do tipo NPN.

• C. Certo
• E. Errado

A respeito de transformadores de potencial (TPs) e transformadores de força, julgue os itens a seguir.

A finalidade da inserção de ventiladores no radiador de transformadores de força é aumentar a sua capacidade de transmissão de potência.

• C. Certo
• E. Errado

O osciloscópio é um instrumento de bancada utilizado para observação da forma de onda de sinais ao longo do tempo. Sendo uma ferramenta para análise de circuitos elétricos e eletrônicos, auxilia nos procedimentos de reparo. A figura acima ilustra dois sinais senoidais na tela de um osciloscópio. O osciloscópio foi configurado com eixo vertical escalonado em 2 volts/divisão, para ambos canais de entrada, e o eixo horizontal, em 20 microsegundo/divisão.

Com base nessas informações, julgue os itens subsequentes.

A partir das formas de onda apresentadas na tela do osciloscópio, é correto afirmar que os dois sinais possuem a mesma frequência, ou frequências muito próximas.

• C. Certo
• E. Errado

Um transformador trifásico ideal, com o primário ligado em estrela e o secundário em triângulo, apresenta relação de transformação 380 V/13,8 kV (tensões de linha). O transformador tem potência nominal igual a 30 kVA. A partir dessas informações, julgue os itens a seguir.

Esse transformador funciona de forma equivalente a três transformadores monofásicos ideais idênticos, cada um com relação de transformação 220 V/13,8 kV, com potência nominal igual a 10 kVA, e conectados de modo a formar um banco trifásico no qual o lado de baixa tensão é ligado em estrela e o lado de alta tensão, em triângulo.

• C. Certo
• E. Errado

O osciloscópio é um instrumento de bancada utilizado para observação da forma de onda de sinais ao longo do tempo. Sendo uma ferramenta para análise de circuitos elétricos e eletrônicos, auxilia nos procedimentos de reparo. A figura acima ilustra dois sinais senoidais na tela de um osciloscópio. O osciloscópio foi configurado com eixo vertical escalonado em 2 volts/divisão, para ambos canais de entrada, e o eixo horizontal, em 20 microsegundo/divisão.

Com base nessas informações, julgue os itens subsequentes.

O sinal com menor amplitude possui frequência de 8 MHz.

• C. Certo
• E. Errado

Um transformador trifásico ideal, com o primário ligado em estrela e o secundário em triângulo, apresenta relação de transformação 380 V/13,8 kV (tensões de linha). O transformador tem potência nominal igual a 30 kVA. A partir dessas informações, julgue os itens a seguir.

A corrente nominal do transformador é superior a 37 A.

• C. Certo
• E. Errado

O osciloscópio é um instrumento de bancada utilizado para observação da forma de onda de sinais ao longo do tempo. Sendo uma ferramenta para análise de circuitos elétricos e eletrônicos, auxilia nos procedimentos de reparo. A figura acima ilustra dois sinais senoidais na tela de um osciloscópio. O osciloscópio foi configurado com eixo vertical escalonado em 2 volts/divisão, para ambos canais de entrada, e o eixo horizontal, em 20 microsegundo/divisão.

Com base nessas informações, julgue os itens subsequentes.

Considerando que a referência para medida da tensão esteja na reta horizontal central e que os sinais senoidais oscilam em torno de 0 V, o valor da amplitude do sinal de maior amplitude é aproximadamente igual a 2,8 V.

• C. Certo
• E. Errado
