Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007
Um no-break ou fonte ininterruptível de energia elétrica tem como finalidade manter a alimentação dos equipamentos a ele ligados, mesmo no caso de falha no circuito de alimentação principal, que se dá através de conexão CA à rede de uma concessionária de energia elétrica. A respeito desse assunto, julgue o item abaixo.
Caso haja a necessidade do uso de uma bateria no esquema básico de determinado no-break, para que ele cumpra a sua função adequadamente, deve haver sempre um carregador de bateria e um inversor de tensão no esquema.
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007

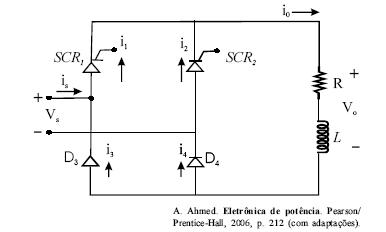

A figura acima mostra o circuito de um retificador semicontrolado de onda completa em ponte. A fonte apresenta tensão V s (t) = V m sen(Tt), em V, e ângulo de disparo dos tiristores igual a ". Acerca do funcionamento do circuito acima, julgue os próximos itens.
A tensão média de saída na carga, em V, é igual a .
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007
A figura acima mostra o circuito de um retificador semicontrolado de onda completa em ponte. A fonte apresenta tensão V s (t) = V m sen(Tt), em V, e ângulo de disparo dos tiristores igual a ". Acerca do funcionamento do circuito acima, julgue os próximos itens.
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007
O desenvolvimento da tecnologia baseada em eletrônica de potência impulsionou o uso de compensadores estáticos (CEs) na correção de problemas como a flutuação de tensão. Acerca dos compensadores estáticos e de suas aplicações, julgue os itens que se seguem.
Considerando-se o controle de tensão, os CEs podem desempenhar papel semelhante ao de compensadores síncronos (máquinas rotativas) interligados a reatores-série.
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007
O desenvolvimento da tecnologia baseada em eletrônica de potência impulsionou o uso de compensadores estáticos (CEs) na correção de problemas como a flutuação de tensão. Acerca dos compensadores estáticos e de suas aplicações, julgue os itens que se seguem.
Uma das aplicações de CEs é a correção da flutuação de tensão, como a que ocorre devido à operação de fornos a arco.
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007

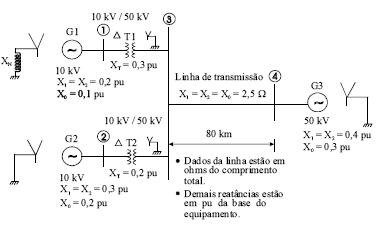

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.
Tendo como referência a figura e as informações acima e considerando uma base de potência igual a 100 MVA e de tensão igual a 10 kV no gerador G1, julgue os itens a seguir.
As bases de impedância têm valores iguais, em ohms, nos locais onde estão conectados os geradores.
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007
A respeito da representação em pu, em sistemas elétricos de potência trifásicos, e considerando que as tensões e as correntes são grandezas de linha, julgue os itens subseqüentes.
Considerando-se que em determinado barramento sejam conhecidas a impedância base
ZB , em , e a corrente de base I B , em A, então, a potência trifásica de base, em VA, nesse sistema, é igual a Z B I 2 B .
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007
A respeito da representação em pu, em sistemas elétricos de potência trifásicos, e considerando que as tensões e as correntes são grandezas de linha, julgue os itens subseqüentes.
Supondo-se que uma reatância de um equipamento seja igual a 0,1 pu em uma base trifásica, na qual a potência base é igual a 10 MVA e a tensão base é igual a 1 kV, em uma nova base, na qual a corrente base seja e a base de tensão seja mantida em 1 kV, a mesma reatância será igual a 0,2 pu.
Engenharia Elétrica - Eletrônica Analógica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2007

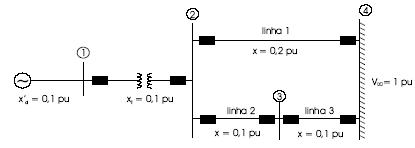

Considere o sistema elétrico de potência mostrado na figura acima. Utilize o modelo clássico de representação de máquina síncrona para estudos de estabilidade. Considere apenas as reatâncias dos equipamentos, como indicado no diagrama unifilar. O gerador supre uma carga, conectada na barra infinita, a qual absorve potência ativa igual a 0,8 pu com fator de potência indutivo também igual a 0,8. A tensão na barra infinita é mantida igual a 1 pu. Sabendo que a tensão do gerador atrás da reatância transitória é igual a 1,204 pu e o ângulo inicial do rotor da máquina é igual a 11,5º, julgue os próximos itens.
Suponha que ocorra uma falta trifásica na barra 2 e que esta seja eliminada após decorrido um período de tempo equivalente a uma variação angular de 155º do ângulo do rotor, sem a necessidade de desligamento de linha. De acordo com o critério das áreas iguais, o sistema é estável para essa condição de eliminação da falta.
Para medição de energia elétrica em um sistema trifásico a 4 condutores, com fases R, S e T, e neutro, é necessário um medidor com
2 elementos, o primeiro com a bobina de corrente na fase R e a bobina de tensão entre R e T, e o segundo com a bobina de corrente na fase S e a bobina de tensão entre S e N.
2 elementos, o primeiro com a bobina de corrente na fase R e a bobina de tensão entre R e N, e o segundo com a bobina de corrente na fase T e a bobina de tensão entre T e N.
3 elementos, cada qual com a bobina de corrente em uma fase e a bobina de tensão entre essa fase e o neutro.
3 elementos, cada qual com a bobina de corrente em uma fase e a bobina de tensão entre essa fase e a seguinte, ou seja, entre R e S, S e T, e T e R.
4 elementos, cada qual com a bobina de corrente em um condutor e a bobina de tensão entre esse condutor e o seguinte, ou seja, entre R e S, S e T, T e N e N e R.
