Questões sobre Eletrônica Analógica

Uma impedância de 20∠ + π / 3 [Ω] é aproximadamente equivalente a uma

• A. reatância indutiva de 10 Ω em série com uma reatância capacitiva de 17,3 Ω.
• B. resistência de 10 Ω em série com uma reatância capacitiva de 20 Ω.
• C. resistência de 10 Ω em série com uma reatância indutiva de 17,3 Ω.
• D. resistência de 20 Ω em série com uma reatância indutiva de 10 Ω.
• E. reatância indutiva de 20 Ω em série com uma reatância capacitiva de 20 Ω.

Uma carga elétrica absorve potência ativa de 12 kW e potência reativa de 5 kVAr. A potência aparente, em kVA, absorvida pela carga é, aproximadamente,

• A. 13
• B. 14
• C. 15
• D. 16
• E. 17

Um sistema trifásico balanceado e sem neutro que opera com freqüência de 33 Hz, possui tensões simétricas e alimenta uma carga equilibrada. Os condutores das fases A, B e C estão instalados em linhas retas paralelas. Então, a cada ciclo, a corrente no condutor da fase A está em sentido oposto simultaneamente às correntes das fases B e C por

• A. uma vez, durante aproximadamente 10 ms.
• B. duas vezes, durante aproximadamente 5 ms de cada vez.
• C. três vezes, durante aproximadamente 3,3 ms de cada vez.
• D. cinco vezes, durante aproximadamente 2 ms de cada vez.
• E. seis vezes, durante aproximadamente 1,7 ms de cada vez.

Considere os dados abaixo para responder as questões de números 52 a 54.

Para um circuito monofásico em 110 V, com carga de 1980 W e fator de potência 0,6, a queda de tensão percentual, tão somente pela resistência ôhmica do condutor, com seção dos condutores 6 mm2 e 30 m de distância entre o painel elétrico e o ponto de utilização, aproximadamente, vale:

• A. 4,2%
• B. 4,8%
• C. 5,4%
• D. 6,0%
• E. 6,6%

• A. puramente resistiva.
• B. puramente indutiva.
• C. puramente capacitiva.
• D. resistiva e capacitiva.
• E. resistiva e indutiva.

Com um osciloscópio, mediram-se as características seguintes de uma tensão senoidal:

- tensão de pico a pico: 80V

- período: 125μs

A alternativa que apresenta valores aproximados da tensão de pico (Vp), tensão eficaz (Vrms), freqüência (f) e freqüência angular (ω) é

• A.



• B.



• C.



• D.



• E.

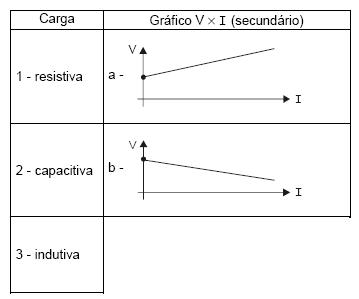

O ensaio com um transformador isolador de 120 V/120 V foi realizado com cargas resistiva, capacitiva e indutiva com o objetivo de determinar a regulação de tensão (R%).

As colunas estão corretamente relacionadas na alternativa

• A. (1 - a) ; (2 - b) ; (3 - a)
• B. (1 - a) ; (2 - a) ; (3 - b)
• C. (1 - b) ; (2 - b) ; (3 - a)
• D. (1 - b) ; (2 - a) ; (3 - b)
• E. (1 - b) ; (2 - a) ; (3 - a)

A potência mecânica de um motor elétrico de indução trifásico, alimentado com tensões simétricas e balanceadas de 200 V, operando com fator de potência 0,8 e rendimento de 70%, e absorvendo 20 A, é de, em kW, aproximadamente,

• A. 3,8
• B. 4,2
• C. 4,6
• D. 4,8
• E. 5,2

A demanda máxima em uma instalação elétrica que possui fator de carga de 0,4, fator de demanda de 0,7, fator de potência de 0,8 e potência instalada de 2800 kW, em kW, vale, aproximadamente,

• A. 1568
• B. 1960
• C. 2240
• D. 3200
• E. 4000

As afirmações seguintes referem-se aos tiristores do tipo SCR ou TRIAC ou ambos ou nenhum deles:

I. Além do terminal gate, o tiristor possui dois outros terminais, sendo um catodo e outro anodo.

II. Pode controlar o ângulo de condução da corrente alternada nos semiciclos positivo e negativo.

III. A ordem de grandeza da corrente de gate pode chegar a dezenas de ampères para tiristores usados no controle de potência de sistemas trifásicos.

IV. Pode disparar sem corrente de gate (IG), desde que a tensão entre os dois outros terminais seja maior ou igual à tensão de breakover (VBO).

A associação correta entre as afirmações e o(s) dispositivo(s) é:

• A.
• B.
• C.
• D.
• E.
