Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2011

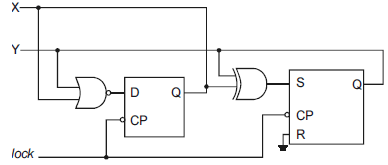

A respeito das saídas X e Y do circuito lógico representado na figura acima, é correto afirmar que, se o estado presente dos flipflops for
X = 0 e Y = 0, após um ciclo completo do sinal de clock, o estado será X = 1 e Y = 0.
- C. Certo
- E. Errado
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2011
A respeito das saídas X e Y do circuito lógico representado na figura acima, é correto afirmar que, se o estado presente dos flipflops for
X = 1 e Y = 0, após um ciclo completo do sinal de clock, o estado será X = 1 e Y = 1.
- C. Certo
- E. Errado
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2011

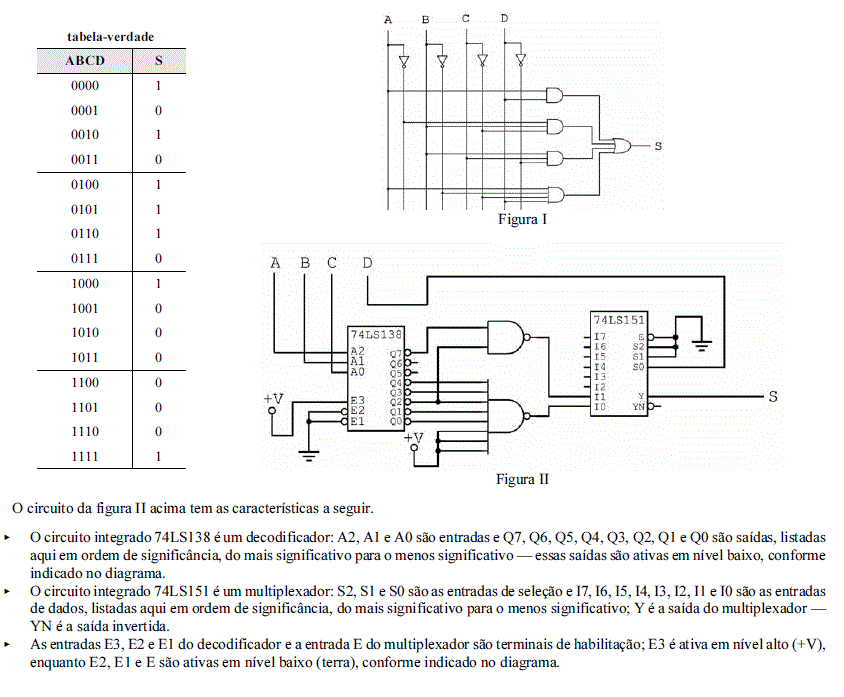

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I e II, julgue os itens que se seguem.
O circuito da figura II implementa a função lógica
- C. Certo
- E. Errado
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2011

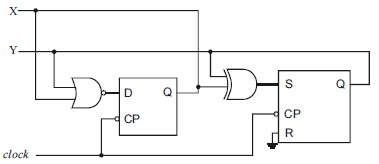

A respeito das saídas X e Y do circuito lógico representado na figura acima, é correto afirmar que, se o estado presente dos flip-flops for
X = 0 e Y = 0, após um ciclo completo do sinal de clock, o estado será X = 1 e Y = 0.
- C. Certo
- E. Errado
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2011
A respeito das saídas X e Y do circuito lógico representado na figura acima, é correto afirmar que, se o estado presente dos flip-flops for
X = 1 e Y = 0, após um ciclo completo do sinal de clock, o estado será X = 1 e Y = 1.
- C. Certo
- E. Errado

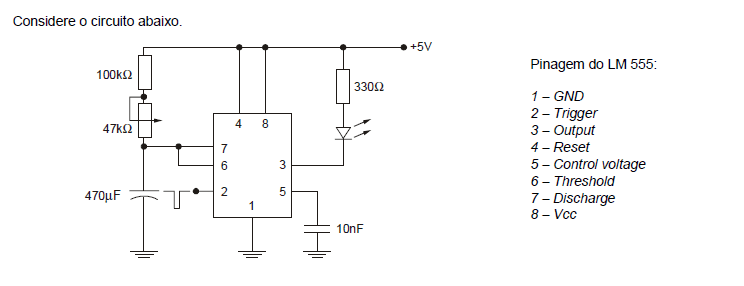

Os tempos mínimo e máximo que o LED permanece aceso após o pulso no terminal de gatilho do temporizador LM 555 valem, aproximadamente,
- A.
- B.
- C.
- D.
- E.
Engenharia Elétrica - Eletrônica digital - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2011
Para transmitir sinais de voz por um sistema de comunicação digital, é necessário digitalizar esses sinais. Usualmente, 64 kbps são despendidos para representar digitalmente sinais de voz com banda telefônica (300 Hz a 3.400 Hz), que são amostrados a taxa de 8.000 amostras por segundo. Acerca dessa digitalização, julgue os itens seguintes.
Na digitalização em apreço, cada amostra do sinal de voz é representada por uma palavra binária de 16 bits.
- C. Certo
- E. Errado

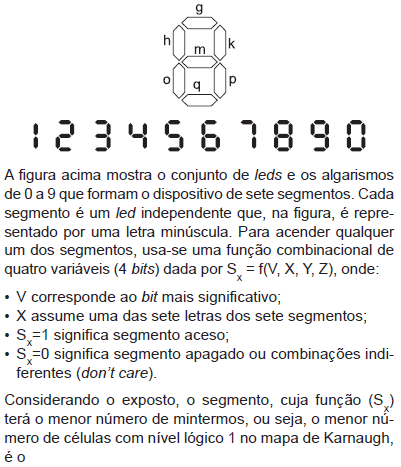

- A.
g
- B.
h
- C.
m
- D.
o
- E.
p
O número decimal 1.000, expresso em outras bases numéricas, NÃO é
- A.
3E8|16
- B.
1750|8
- C.
13200|5
- D.
33220|4
- E.
1111101000|2

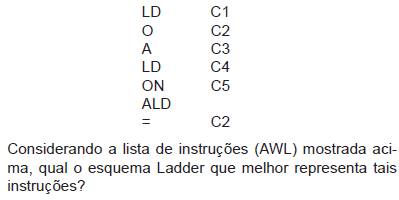

- A.
- B.
- C.
- D.
- E.
