Questões sobre Eletrônica digital

• A.

  ABCD

• B.



• C.



• D.



• E.



No diagrama Ladder apresentado é possível identificar quantas lógicas OR (OU)?

• A.

  2

• B.

  3

• C.

  4

• D.

  1

• E.

  5

Temporizadores em CLPs são compostos de uma entrada (In) e uma constante “PT”. Assim, a anotação TON T64 p K = 20000 tem uma temporização de:

• A. 1 s.
• B. 2 s.
• C. 5 s.
• D. 10 s.
• E. 20 s.

Em relação aos CLPs (Controladores Lógicos Programáveis), considere as seguintes afirmativas:

1. As entradas digitais assumem apenas 2 valores, sendo zero para o valor mínimo e, para o valor máximo, a Vcc de controle.

2. As saídas digitais são usadas para enviar sinais para os instrumentos de medição.

3. As entradas e saídas analógicas aceitam sinais variáveis e, por esse motivo, podem ser utilizadas para fazer leituras crescentes e decrescentes.

4. Contatos de memória são entidades virtuais utilizadas apenas para ajudar no desenvolvimento das lógicas de programação.

Assinale a alternativa correta.

• A. Somente a afirmativa 1 é verdadeira.
• B. Somente as afirmativas 1 e 2 são verdadeiras.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

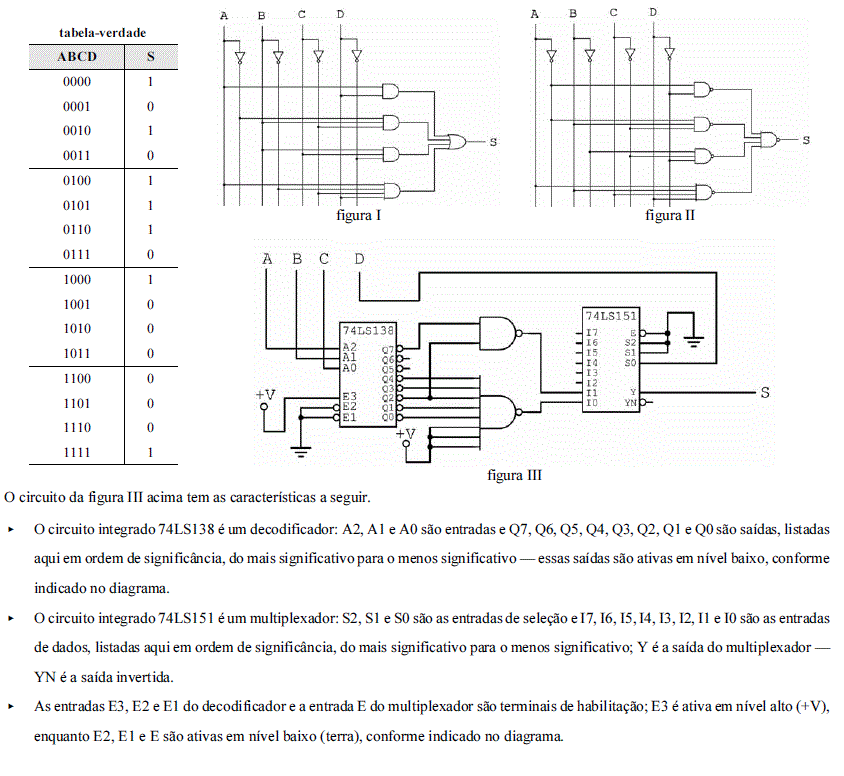

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I, II e III acima, julgue os itens que se seguem.

O circuito da figura II implementa corretamente a função lógica representada pela tabela-verdade.

• C. Certo
• E. Errado

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I, II e III acima, julgue os itens que se seguem.

O circuito da figura III implementa corretamente a função lógica representada pela tabela-verdade.

• C. Certo
• E. Errado

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I, II e III acima, julgue os itens que se seguem.

O circuito da figura III implementa a função lógica

• C. Certo
• E. Errado

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I, II e III acima, julgue os itens que se seguem.

A expressão booleana minimizada para a função lógica representada pela tabela-verdade é apresentada corretamente a seguir.

• C. Certo
• E. Errado

A partir dessas informações e considerando a tabela-verdade e os circuitos mostrados nas figuras I, II e III acima, julgue os itens que se seguem.

O circuito da figura I implementa corretamente a função lógica representada pela tabela-verdade.

• C. Certo
• E. Errado

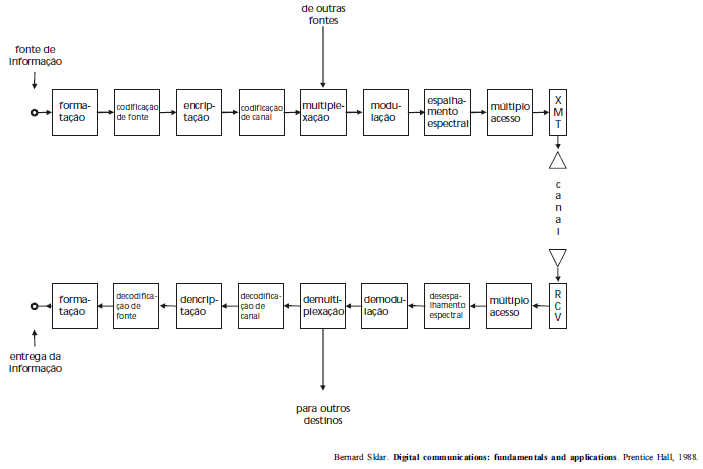

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

A função da modulação digital é converter conjuntos de bits em formas de onda que sejam compatíveis com o canal de transmissão.

• C. Certo
• E. Errado
