Questões sobre Eletrônica digital

Em um processo industrial, uma malha utilizará um CLP para efetuar o controle do sistema hidráulico. Este sistema possui, como elementos sensores montados em tubulações e vasos, 3 indicadores de temperatura, cada um com um contato reversível, 2 indicadores de pressão, cada um com dois contatos independentes, 2 transmissores de nível com sinal de 4 – 20 mA e 1 transmissor de vazão com sinal de 0 – 10V. O CLP para atender a esta malha deve possuir, no mínimo, a seguinte configuração para as entradas desses sensores: Obs.:

• A. 10ED + 3EA
• B. 9ED + 3EA
• C. 5ED + 2EA
• D. 4ED + 4EA
• E. 2ED + 1EA

• A.

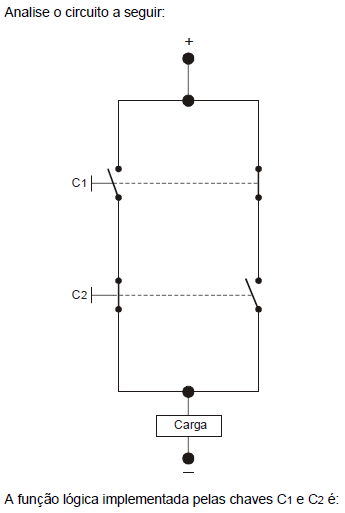

  A .B.C

• B.

  A + B + C

• C.



• D.



• E.



• A.

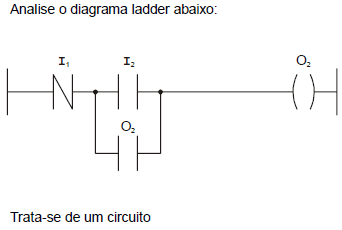

  temporizador.

• B.

  NOR.

• C.

  selo com prioridade no desligamento.

• D.

  NAND.

• E.

  contador.

• A.

  EXCLUSIVE-OR.

• B.

  NAND.

• C.

  NOR.

• D.

  AND.

• E.

  NOT

• A.
• B.
• C.
• D.
• E.

• A.



• B.



• C.



• D.



• E.



Famílias de circuitos lógicos têm características próprias quanto a complexidade de implementação, consumo de potência, frequência de operação, margem de ruído. Alguns desses tipos de famílias já se tornaram obsoletos ou passaram por evoluções e aperfeiçoamento. Com relação a esse assunto, julgue os próximos itens.

A potência dissipada em um circuito da família CMOS ) diretamente proporcional à tensão de alimentação desse circuito ) é independente da frequência de operação (ou frequência de trabalho); por essa razão, apresenta significativa vantagem em relação aos circuitos da família TTL.

• C. Certo
• E. Errado

Famílias de circuitos lógicos têm características próprias quanto a complexidade de implementação, consumo de potência, frequência de operação, margem de ruído. Alguns desses tipos de famílias já se tornaram obsoletos ou passaram por evoluções e aperfeiçoamento. Com relação a esse assunto, julgue os próximos itens.

Em relação aos componentes da família TTL, os da família CMOS apresentam a vantagem de serem completamente imunes a cargas estáticas. No entanto, os componentes CMOS são mais caros do que os componentes TTL equivalentes.

• C. Certo
• E. Errado

Famílias de circuitos lógicos têm características próprias quanto a complexidade de implementação, consumo de potência, frequência de operação, margem de ruído. Alguns desses tipos de famílias já se tornaram obsoletos ou passaram por evoluções e aperfeiçoamento. Com relação a esse assunto, julgue os próximos itens.

Alguns dos tipos de proteção interna nos componentes CMOS possuem proteção contra curto-circuito na saída e utilizam diodos polarizados reversamente.

• C. Certo
• E. Errado

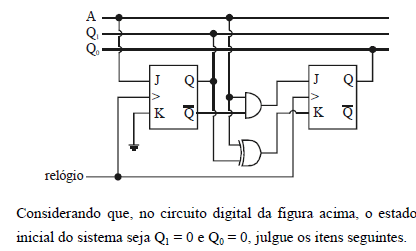

Se A = 1, então, após um ciclo completo do relógio, o estado do sistema será Q₁ = 1 e Q₀ = 1.

• C. Certo
• E. Errado
