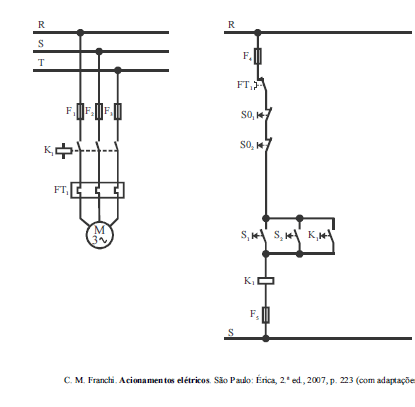

Com base nas figuras acima, que mostram os diagramas esquematizados de força e de comando para acionamento de um motor de indução trifásico, julgue os itens seguintes.

A tensão de alimentação do circuito de comando é uma tensão entre fase e neutro.

• C. Certo
• E. Errado

Com base nas figuras acima, que mostram os diagramas esquematizados de força e de comando para acionamento de um motor de indução trifásico, julgue os itens seguintes.

Infere-se do diagrama de comando que o motor poderá ser acionado de dois locais distintos, desde que conexões e ligações apropriadas sejam realizadas com essa finalidade.

• C. Certo
• E. Errado

Julgue os itens subsequentes, que se referem às Leis da Termodinâmica.

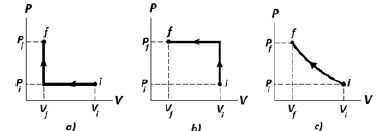

Entre os três processos esquematizados nos diagramas PV (pressão versus volume) mostrados abaixo, referentes à compressão, do estado inicial i para o estado final f, exercida por um pistão sobre um gás contido em um cilindro, é correto afirmar que, no processo b, é realizado o maior trabalho.

• C. Certo
• E. Errado

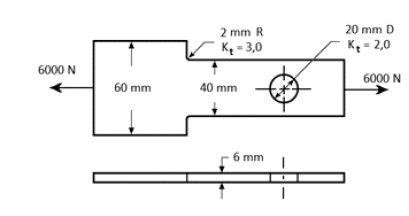

Considerando que o componente submetido a uma carga axial de 6.000 N esquematizado na figura acima seja fabricado em aço ABNT 4130 normalizado (resistência à ruptura Srt = 1030 MPa e ao escoamento Sy = 650 MPa), e considerando, ainda, os fatores de concentração de tensões indicados para a mudança de seção e para o furo, julgue os itens a seguir.

O coeficiente de segurança contra escoamento na peça é menor que 5.

• C. Certo
• E. Errado

Considerando que o componente submetido a uma carga axial de 6.000 N esquematizado na figura acima seja fabricado em aço ABNT 4130 normalizado (resistência à ruptura Srt = 1030 MPa e ao escoamento Sy = 650 MPa), e considerando, ainda, os fatores de concentração de tensões indicados para a mudança de seção e para o furo, julgue os itens a seguir.

A seção onde está o furo é a seção crítica para dimensionamento da peça.

• C. Certo
• E. Errado

Com referência a uma transmissão por engrenagens de dentes retos normais, com ângulo de pressão de 20° e perfil evolvente, na qual um torque de 1.200 [email protected] seja transmitido por um pinhão de 25 dentes e diâmetro primitivo de 100 mm a uma coroa de 75 dentes e 300 mm de diâmetro primitivo, julgue os próximos itens.

Durante a ação conjugada, cada dente do pinhão aplicará ao dente da coroa uma força tangencial de 12 kN.

• C. Certo
• E. Errado

Com referência a uma transmissão por engrenagens de dentes retos normais, com ângulo de pressão de 20° e perfil evolvente, na qual um torque de 1.200 [email protected] seja transmitido por um pinhão de 25 dentes e diâmetro primitivo de 100 mm a uma coroa de 75 dentes e 300 mm de diâmetro primitivo, julgue os próximos itens.

As citadas engrenagens devem ser fabricadas com módulo m = 4 mm.

• E. Errado
• C. Certo

Julgue os itens seguintes, acerca das características de funcionamentos das turbinas hidráulicas.

Para turbinas hidráulicas semelhantes, são válidas as seguintes relações:

em que n = número de rotações da turbina, P = potência no eixo da turbina, H = queda disponível e Q = vazão ou descarga da turbina.

• C. Certo
• E. Errado

Na especificação das condições para conforto térmico em ambientes moderados, são utilizados vários parâmetros físicos para expressar a condição de conforto térmico das pessoas em um determinado ambiente. Acerca de parâmetros indicadores de conforto térmico, julgue os itens que se seguem.

Na Escala Sétima da ASHRAE ou Escala de Fanger, um valor zero para o voto médio estimado (VME) ou predicted mean vote (PMV) fornece uma indicação de ambiente com muito calor.

• C. Certo
• E. Errado

• A. 13,14
• B. 14,25
• C. 15,10
• D. 16,20
• E. 17,60
