Questões sobre Iluminacao eletrica

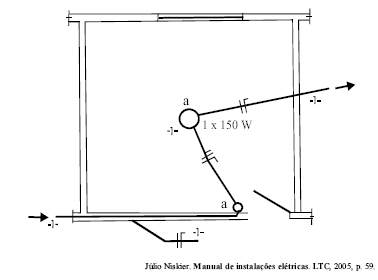

A planta elétrica apresentada na figura a seguir é parte de uma planta maior, que mostra os detalhes de um circuito de iluminação em uma residência.

Com base nessa figura e nas informações relativas a ela, julgue os itens que se seguem.

De acordo com o esquema de fios mostrados na planta, o ponto de luz é comandado por dois interruptores paralelos (three-way), mas somente um dos interruptores aparece no desenho.

• C. Certo
• E. Errado

A planta elétrica apresentada na figura a seguir é parte de uma planta maior, que mostra os detalhes de um circuito de iluminação em uma residência.

Com base nessa figura e nas informações relativas a ela, julgue os itens que se seguem.

Como o ponto de luz requer lâmpada com potência igual a 150 W, é necessário usar, no circuito 1 da instalação, condutores com seção de, no mínimo, 4 mm2.

• C. Certo
• E. Errado

Uma pessoa, em cuja casa a voltagem é 110 V, queria comprar uma lâmpada de 60 W. Na casa de eletricidade, o balconista lhe vendeu uma lâmpada na qual estava escrito: 60 W, 220V. Ao acender a lâmpada em sua casa, a pessoa verificaria que a potência dissipada na lâmpada seria (suponha constante a resistência do filamento) de

• A. 220 W.
• B. 15 W.
• C. 30 W.
• D. 60 W.
• E. 110 W.

A importância dada ao uso racional da energia elétrica, inclui a conservação de energia em sistemas de refrigeração. Considerando o enfoque voltado para a conservação de energia elétrica, julgue os itens seguintes.

Um tipo adequado de iluminação contribui para o processo de conservação de energia em um ambiente refrigerado.

• C. Certo
• E. Errado

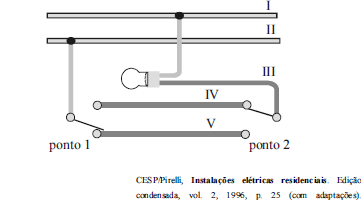

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.

Os condutores indicados por III, IV e V são denominados de retorno.

• C. Certo
• E. Errado

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.

Os condutores fase e neutro no circuito são representados por I e II, respectivamente.

• C. Certo
• E. Errado

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.

Como a lâmpada é comandada a partir de dois pontos, ambos os interruptores no circuito são do tipo simples.

• C. Certo
• E. Errado

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.

De acordo com a conexão dos interruptores, indicadas na figura, a lâmpada encontra-se desligada.

• C. Certo
• E. Errado

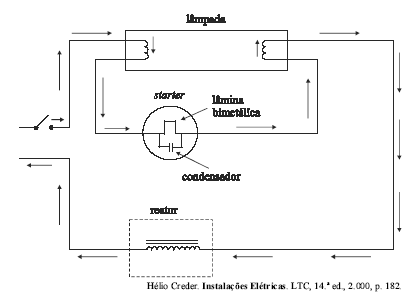

A figura acima mostra o esquema de ligação para o funcionamento de uma lâmpada fluorescente. A respeito do esquema mostrado, da lâmpada fluorescente e dos dispositivos indicados no esquema, julgue os itens subseqüentes.

Uma lâmpada fluorescente de 40 W produz iluminamento aproximadamente equivalente ao de uma lâmpada incandescente de 60 W.

• C. Certo
• E. Errado

Pode-se determinar o número de luminárias necessárias para produzir determinado iluminamento a partir de alguns métodos entre eles o método do ponto por ponto. A respeito desse método podemos afirmar que:

• A.

  quando de uma fonte puntiforme – o iluminamento é diretamente proporcional ao quadrado da distância

• B.

  quando de uma fonte linear infinita – o iluminamento é diretamente proporcional à distância;

• C.

  quando de uma fonte superficial de área infinita – o iluminamento é inversamente proporcional à distância

• D.

  quando de uma fonte de feixe paralelo de luz – o iluminamento é diretamente proporcional à distância

• E.

  quando de uma fonte puntiforme – o iluminamento é inversamente proporcional ao quadrado da distância
