Questões sobre Iluminacao eletrica

Deseja-se que um ambiente retangular com dimensões 5 m × 12 m tenha um nível de iluminância de no mínimo 300 lux. Serão usadas luminárias com duas lâmpadas fluorescentes de 20 W e 1300 lumens cada e distribuídas de forma coerente. Considerando um fator de utilização 0,75 e um fator de depreciação 0,80, pelo método dos lumens, esse ambiente deve ter, no mínimo, um número de luminárias igual a

• A.

  4

• B.

  6

• C.

  10

• D.

  12

• E.

  16

O projeto de iluminação de uma biblioteca retangular com área de 48 m², usando o método dos lumens, luminárias com duas lâmpadas fluorescentes com fluxo luminoso de 2400 lumens cada lâmpada e distribuídas de forma coerente, fator de utilização 0,7, fator de depreciação 0,8 e nível mínimo de iluminância de 400 lux deve ter, no mínimo, um número de luminárias igual a

• A.

  2

• B.

  4

• C.

  8

• D.

  16

• E.

  32

Assinale a única alternativa INCORRETA relativa ao assunto Iluminância:

• A.

  Varia proporcionalmente ao co-seno do ângulo formado pela normal à superfície no ponto considerado e pela direção do raio luminoso que incide sobre o mesmo.

• B.

  Varia na razão direta do quadrado da distância da fonte ao ponto iluminado.

• C.

  Varia na razão direta da intensidade luminosa do ponto considerado.

• D.

  1 lux = 0,0929 [ft-cd].

Após a leitura dos itens a seguir, identifique a afirmação correta:

I. A intensidade luminosa é o limite entre o fluxo luminoso em um ângulo sólido em torno de uma direção dada e o valor desse ângulo sólido, quando esse ângulo tende a 90°.

II. Fluxo luminoso emitido no interior de um ângulo sólido igual a um esterorradiano, por uma fonte luminosa puntiforme de intensidade invariável e igual a uma candela, de mesmo valor em todas as direções.

III. A luminância é o limite da relação entre a intensidade luminosa com a qual irradia, em uma direção determinada, uma superfície elementar contendo um ponto dado e a área aparente dessa superfície para uma direção considerada, quando essa área tenda para zero.

IV. A luminância, em uma direção determinada, de uma fonte com área emissiva igual a um metro quadrado, e cuja intensidade luminosa, na mesma direção, é igual a uma candela.

A seqüência CORRETA é:

• A.

  Apenas as assertivas I, II e IV estão corretas.

• B.

  Apenas as assertivas I, II e III estão corretas.

• C.

  Apenas as assertivas III e IV estão corretas.

• D.

  Apenas as assertivas II, III e IV estão corretas.

Com relação às características da lâmpada tipo multivapores metálicos assinale a única alternativa INCORRETA:

• A.

  Sua eficiência chega até 551mW e potências de 80 a 1.000 W, são normalmente utilizadas em vias públicas, jardins, praças e áreas industriais.

• B.

  Sua luz é muito branca e brilhante.

• C.

  Tem longa durabilidade e baixa carga térmica.

• D.

  São lâmpadas que combinam iodetos metálicos, com altíssima eficiência energética, excelente reprodução de cor.

Relacione a primeira coluna com a segunda coluna no que se refere aos tipos de lâmpadas:

(1) Vapor de sódio

(2) Vapor de sódio branca

(3) Vapor de mercúrio

(4) Lâmpada mista

(  ) É uma lâmpada com aparência branca azulada, são principalmente utilizadas em vias públicas.

(  ) É uma lâmpada de reação, atingindo cerca de 130 lúmen/W e sua vida útil é de 14.000 a 24.000h. É principalmente utilizada para iluminação externa e de estradas.

(  ) São acionadas por reatores eletrônicos e podem ter, por meio de chaveamento, a temperatura de cor alterada de 2.600 para 3.600 K ou vice-versa. Com excelente reprodução de cor, são utilizadas em áreas comerciais, hotéis, exposições, edifícios históricos, teatros.

(  ) Este tipo de lâmpada não necessita de reatores e ignitores. São compostas por um filamento e um tubo de descarga, funcionam em tensão de rede de 220V.

Assinale a alternativa que contém a seqüência CORRETA, de cima para baixo:

• A.

  3,1,2,4.

• B.

  2.3,4,1.

• C.

  1,3,4,2.

• D.

  3,1,4,2.

O número de lâmpadas com um fluxo de 3.350 lumens necessárias para iluminar uma área de 55m2, com uma iluminância média de 450 lux, considerando F=0,485, o fator que determina os efeitos que provocam uma diminuição do fluxo luminoso que chega ao plano de trabalho, será de:

• A.

  12.

• B.

  08.

• C.

  07.

• D.

  15.

São utilizados três métodos de cálculo para a determinação do iluminamento dos diversos ambientes de trabalho, entre eles o método dos lumens. Com relação a esse método, julgue o item abaixo.

Entre outras informações, esse método depende do fator de utilização do recinto no qual o iluminamento deve ser calculado.

• C. Certo
• E. Errado

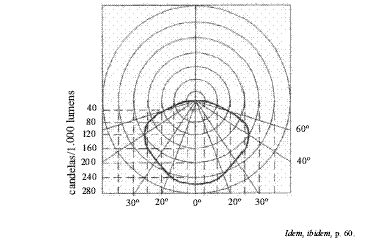

As curvas de distribuição luminosa são utilizadas, com frequência, nos projetos de iluminação em que o método empregado é o das cavidades zonais.

• C. Certo
• E. Errado

Para um ângulo de 20 o , a intensidade luminosa da lâmpada de 1.000 lumens é inferior a 250 candelas.

• C. Certo
• E. Errado
