Questões sobre Iluminacao eletrica

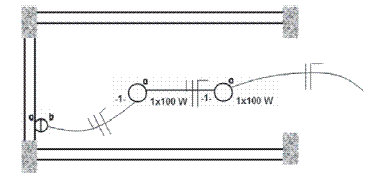

O circuito -1- na instalação alimenta adequadamente dois pontos de luz no teto, cada um de 100 W, cujo comando é feito por interruptor de duas seções.

• C. Certo
• E. Errado

Deseja-se iluminar um ambiente retangular de 12 m de comprimento e 4 m de largura com iluminância mínima de 500 lux usando luminárias de duas lâmpadas fluorescentes com 2.700 lúmens cada. Considerando um fator de utilização igual a 0,56 e um fator de depreciação igual 0,80, utilizando o método dos lúmens, qual é o número mínimo de luminárias?

• A.

  4

• B.

  6

• C.

  8

• D.

  10

• E.

  12

A respeito da contribuição da iluminação artificial, do calor proveniente das lâmpadas instaladas em um ambiente e do cálculo de carga térmica instantânea, assinale a opção correta.

• A.

  Em um ambiente com um número N de lâmpadas de potência individual P, a carga térmica devido à iluminação é determinada por N × P.

• B.

  A carga térmica a ser removida para se manter a condição de conforto de um ambiente é definida apenas pelo calor dissipado enquanto as lâmpadas estão ligadas.

• C.

  A decoração do ambiente (móveis, revestimentos etc.) não afeta a carga térmica gerada pela iluminação artificial.

• D.

  Na iluminação de um ambiente, após o desligamento das lâmpadas, ainda continua existindo um componente de carga térmica devido à iluminação.

• E.

  Aspectos construtivos adotados na montagem das lâmpadas em um ambiente não interferem na carga térmica a ser considerada.

O proprietário de uma indústria solicitou a realização de um retrofit em todos os circuitos da instalação elétrica da indústria, visando com isso economizar energia. Além disso, a iluminação do pátio externo, que tem lâmpadas comandadas manualmente, deverá ter comando automático implementado com o uso de relés fotoelétricos.

Acerca dessa situação hipotética e dos fundamentos de projeto de instalações elétricas, julgue os itens subsequentes.

Caso as lâmpadas do pátio da indústria sejam de vapor de mercúrio, elas precisarão ser trocadas por lâmpadas incandescentes ou fluorescentes, uma vez que relés fotoelétricos não são adequados para comandar lâmpadas de vapor de mercúrio.

• C. Certo
• E. Errado

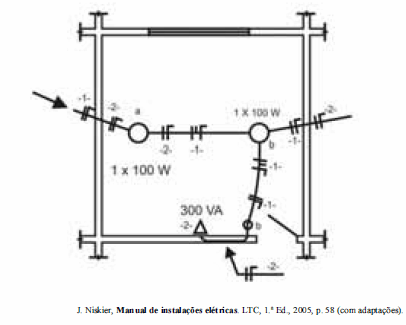

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.

De acordo com a parte mostrada da planta, o circuito 1, no ambiente representado, serve apenas para alimentar os pontos de luz no teto; contudo, há a indicação que esse circuito passa para outro ambiente, onde pode estar sendo utilizado para outros fins.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.

No trecho de eletroduto entre um dos pontos de luz no teto e o interruptor falta a indicação de que o circuito 2 também passa por esse eletroduto para chegar até a tomada.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.

Considerando que os pontos de luz no teto são comandados por um interruptor de duas seções, este está incorretamente representado na planta acima: as letras a e b, que representam os pontos de luz, devem ser escritas ao lado do símbolo desse interruptor.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.

Na planta mostrada, é evidente que os dois pontos de luz no teto pertencem ao circuito 1, sendo desnecessário indicar o número do circuito ao lado de cada um dos símbolos que representam esses pontos de luz.

• C. Certo
• E. Errado

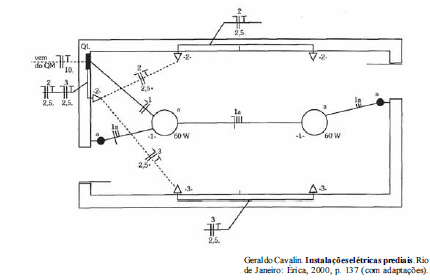

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

A quantia de R$ 80 é suficiente para aquisição das lâmpadas e tomadas.

• C. Certo
• E. Errado

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

Cada lâmpada possui seu interruptor individual.

• C. Certo
• E. Errado
