Questões sobre Instalacao Elétrica

Acerca de conceitos básicos de instalações elétricas, julgue os seguintes itens.

No Brasil, a energia elétrica residencial é normalmente suprida por intermédio de até quatro condutores, sendo três deles as fases e o quarto denominado neutro. A defasagem entre duas tensões de fase, nesse caso, em condições equilibradas, é igual a 120 graus.

• C. Certo
• E. Errado

Acerca de conceitos básicos de instalações elétricas, julgue os seguintes itens.

Considere que determinada instalação seja projetada para suportar carga máxima de 8 kW. Nesse caso, se, em determinado mês, o fator de demanda variar entre 45% a 85%, a potência durante esse mês não ultrapassará 7 kW.

• C. Certo
• E. Errado

Acerca de conceitos básicos de instalações elétricas, julgue os seguintes itens.

Considere que, em razão da potência instalada e declarada, o fornecimento de energia elétrica a uma unidade consumidora é feito de acordo com a seguinte classificação: tipo A (monofásico com fornecimento a dois fios), tipo B (bifásico com fornecimento a três fios) e tipo C (trifásico com fornecimento a quatro fios). Com base nessa classificação, é correto afirmar que apenas o tipo C tem permissão para fornecimento em tensão primária de distribuição.

• C. Certo
• E. Errado

Nas instalações elétricas, a construção, a manutenção e a utilização de um sistema de aterramento e das malhas de terra possibilitam, dentre outras coisas, estabilidade e segurança à instalação. A esse respeito, de acordo com o estabelecido em Norma e pelas técnicas de construção, verifica-se que

• A.

  os mastros e as antenas devem estar isolados do sistema de aterramento.

• B.

  as armaduras metálicas do concreto das fundações são o eletrodo de aterramento preferencial.

• C.

  os eletrodos de aterramento de uma edificação, definidos pela NBR 5410/2004, não podem ser usados conjuntamente pelo sistema de proteção contra descargas atmosféricas, definidos na NBR 5419/2005.

• D.

  a infraestrutura de aterramento só é dispensável no caso de instalações temporárias.

• E.

  a infraestrutura de aterramento, nas fundações em alvenaria, tem que ser constituída por material que seja de cobre ou revestido por esse metal.

Para que um transformador trifásico esteja inserido em uma instalação elétrica com o primário na configuração em estrela aterrado, e o secundário, em delta, a relação de espiras entre os enrolamentos primários e secundários deve ser igual à relação de tensões de

• A.

  Linha e Fase

• B.

  Linha e Linha

• C.

  Terra e Fase

• D.

  Terra e Linha

• E.

  Fase e Linha

• A.

  I - P , II - R , III - Q , IV - S

• B.

  I - Q , II - P , III - T , IV - R

• C.

  I - R , II - T , III - P , IV - S

• D.

  I - R , II - T , III - S , IV - P

• E.

  I - S , II - T , III - R , IV - Q

• A.

  um dos circuitos não é monofásico.

• B.

  a dimensão em milímetro do eletroduto indicado é obrigatória.

• C.

  há um circuito com condutores elétricos de 2,5 mm².

• D.

  há apenas dois circuitos monofásicos.

• E.

  há três circuitos no eletroduto e dois apenas possuem condutor de proteção.

• A.



• B.



• C.



• D.



• E.



Determinada empresa construiu, para instalação de uma subestação, um canteiro de obras para atendimento de 131 empregados, de ambos os sexos, por período estimado em 14 meses. Esse canteiro disporá de almoxarifado, oficina eletromecânica, área de lazer, refeitório e alojamento, entre outros elementos de produção. A área destinada a armazenamento de cilindros de gases inflamáveis foi demarcada com a palavra CUIDADO, na cor vermelha, inserida em fundo branco, como medida de segurança preliminar.

A respeito dessa situação e considerando as normas de segurança do trabalho estabelecidas pelo Ministério do Trabalho e Emprego, julgue os itens subsequentes.

Nas instalações elétricas provisórias de um canteiro de obras deve haver chave individual para cada circuito de derivação.

• C. Certo
• E. Errado

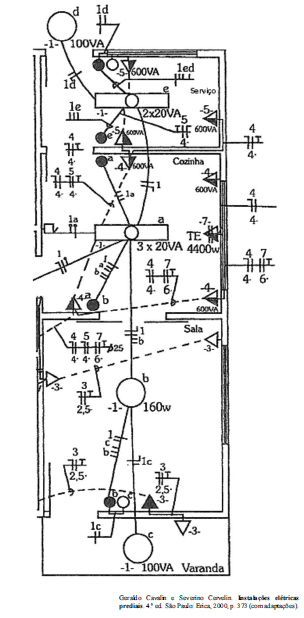

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

As tomadas de corrente da área de serviço estão indicadas para instalação a meia altura (1,30 m do piso acabado).

• C. Certo
• E. Errado
