Questões sobre Instalacao Elétrica

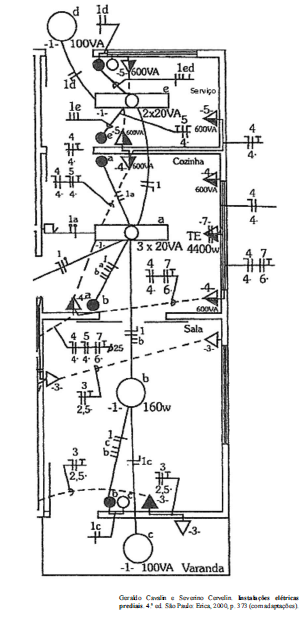

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

Todas as tomadas da cozinha possuem os condutores de fase, neutro e terra.

• C. Certo
• E. Errado

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

As lâmpadas da sala e da varanda são comandadas por interruptores simples.

• C. Certo
• E. Errado

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

Caso seja efetuada a correção do fator de potência de cada reator para atingir a unidade, cada reator, incluindo o elemento para compensação, passará a ter potência aparente igual a 2,5 VA.

• C. Certo
• E. Errado

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

A corrente suficiente para alimentar simultaneamente as lâmpadas incandescentes é maior que 3 A.

• C. Certo
• E. Errado

Para a previsão de cargas de uma instalação elétrica residencial e predial, devem ser consideradas as cargas das tomadas

• A.

  de uso específico (TUE), apenas.

• B.

  de uso geral (TUG) e as de uso específico (TUE), apenas.

• C.

  de uso geral (TUG), dos pontos de iluminação e dos motores acima de 5 CV.

• D.

  de uso geral (TUG) e dos pontos de iluminação apenas.

• E.

  de uso geral (TUG), as de uso específico (TUE) e dos pontos de iluminação.

Por um eletroduto devem passar 6 fios, sendo 3 de 1,5 mm² e 3 de 2,5 mm². Nesse caso, conforme a NBR- 5410, o diâmetro nominal do eletroduto selecionado deve ser tal que a taxa de ocupação não seja superior a

• A.

  28%

• B.

  40%

• C.

  53%

• D.

  60%

• E.

  75%

Uma instalação elétrica com potência instalada de 20 kW e fator de potência igual a 0,8 indutivo necessita, para tornar o fator de potência unitário, acrescentar uma carga capacitiva com potência reativa igual a

• A.

  10 kVAR

• B.

  15 kVAR

• C.

  25 kVAR

• D.

  30 kVAR

• E.

  45 kVAR

De acordo com a NBR 5444, a correta associação dos símbolos e definições para esquemas unifilares é

• A.

  (I − d) ; (II − c) ; (III − a) ; (IV − e) ; (V − b)

• B.

  (I − d) ; (II − c) ; (III − a) ; (IV − b) ; (V − e)

• C.

  (I − c) ; (II − d) ; (III − a) ; (IV − b) ; (V − e)

• D.

  (I − c) ; (II − a) ; (III − b) ; (IV − e) ; (V − d)

• E.

  (I − b) ; (II − e) ; (III − d) ; (IV − c) ; (V − a)

Para o dimensionamento dos condutores de uma instalação elétrica industrial é necessário aplicar à corrente de projeto de cada circuito os fatores de correção de

• A.

  agrupamento, torção e luminosidade.

• B.

  agrupamento, esforço mecânico e pressão atmosférica.

• C.

  temperatura, umidade e torção.

• D.

  temperatura, umidade e resistividade térmica do eletroduto.

• E.

  temperatura e agrupamento.

Considerando a figura acima, que mostra a planta elétrica baixa de um apartamento localizado em um prédio alimentado por uma rede elétrica trifásica em tensão 220/127 V, 60 Hz, julgue os itens a seguir.

A maior quantidade das tomadas na instalação tem indicação para altura baixa.

• C. Certo
• E. Errado
