Questões sobre Instalacao Elétrica

Considerando os requisitos normativos e as condições mínimas para a implantação de medidas de controle e de sistemas preventivos em instalações elétricas e serviços com eletricidade, julgue os próximos itens. O uso de equipamentos de proteção individual específicos e adequados é obrigatório na execução de serviço de manutenção elétrica em que seja impossível controlar os riscos de choque com as medidas de proteção coletiva já adotadas.

• C. Certo
• E. Errado

Considerando os requisitos normativos e as condições mínimas para a implantação de medidas de controle e de sistemas preventivos em instalações elétricas e serviços com eletricidade, julgue os próximos itens. A desenergização da rede elétrica de determinada seção da empresa para se efetuar os serviços de reparos é medida de proteção individual a ser adotada.

• C. Certo
• E. Errado

Considerando os requisitos normativos e as condições mínimas para a implantação de medidas de controle e de sistemas preventivos em instalações elétricas e serviços com eletricidade, julgue os próximos itens. Os projetos de instalação elétrica devem configurar o esquema de aterramento por meio de detalhamento da interligação obrigatória entre o condutor neutro e o de proteção e o aterramento das partes condutoras não destinadas à condução da eletricidade.

• C. Certo
• E. Errado

Considerando os requisitos normativos e as condições mínimas para a implantação de medidas de controle e de sistemas preventivos em instalações elétricas e serviços com eletricidade, julgue os próximos itens. Alicates de corte devem possuir isolamento elétrico adequado às tensões elétricas envolvidas.

• E. Errado
• C. Certo

Em consonância com a Norma Regulamentadora n.º 10, julgue os seguintes itens, que se referem a trabalhos que envolvem alta tensão (AT). Os serviços em instalações elétricas energizadas em AT não podem ser realizados individualmente.

• C. Certo
• E. Errado

Considerando as diretrizes para a implantação de medidas de controle e de sistemas preventivos de segurança nos processos, nas condições e no ambiente de trabalho na indústria da construção, julgue os itens subsequentes. As instalações elétricas provisórias de canteiros de obra devem possuir, entre outros itens, chave individual, para cada circuito de derivação, e chaves magnéticas e disjuntores, para os equipamentos.

• C. Certo
• E. Errado

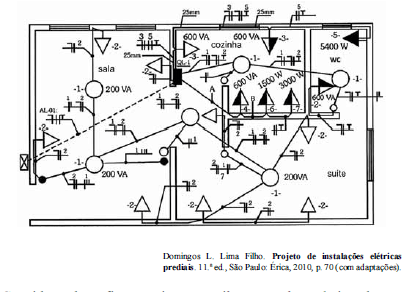

Considerando a figura acima, que ilustra a planta baixa de um apartamento e suas respectivas instalações elétricas, julgue os itens seguintes.

Se a área da cozinha for de 3 m × 2 m, a quantidade de tomadas de uso geral e a divisão dos circuitos alimentadores nesse cômodo atenderão às prescrições da norma NBR 5.410.

• C. Certo
• E. Errado

Com relação a projetos de instalações elétricas, julgue os itens que se seguem. Caso uma instalação elétrica com carga de 150 kW apresente fator de potência de 0,7 e se deseje corrigir esse fator para 0,95, será necessária uma potência reativa capacitiva inferior a 100 kVAr, considerando-se arccos(0,7) = 45,6°, arccos(0,95) = 18,2°, tg(45,6°) = 1,02, tg(18,2°) = 0,32.

• C. Certo
• E. Errado

Com relação a projetos de instalações elétricas, julgue os itens que se seguem.

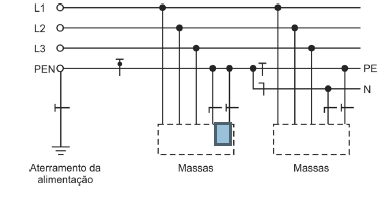

A figura abaixo representa o esquema de aterramento do tipo TN-C-S.

• C. Certo
• E. Errado

Em uma instalação elétrica, é necessário acionar um conjunto de lâmpadas, as quais estão distribuídas ao longo de um corredor, através de 7 interruptores. Todos os interruptores devem ser capazes de ligar e desligar as lâmpadas simultaneamente a qualquer instante, independentemente dos demais interruptores. Para realizar o projeto dessa instalação, estão disponíveis os interruptores dos tipos simples, paralelo (three-way) e intermediário (four-way). Quantos interruptores de cada tipo serão necessários para realizar a instalação da forma desejada?

• A. 7 simples
• B. 2 simples e 5 paralelos
• C. 1 simples, 1 intermediário e 5 paralelos
• D. 2 paralelos e 5 intermediários
• E. 2 intermediários e 5 paralelos
