Questões sobre Instalacao Elétrica

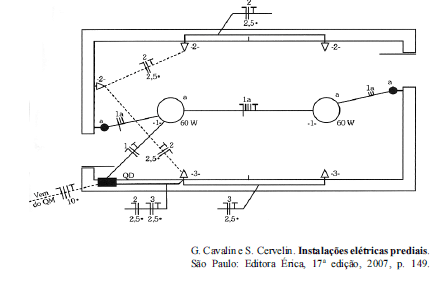

A figura acima representa parte da planta baixa de uma instalação elétrica predial de baixa tensão dimensionada de acordo com as normas técnicas que regulamentam esse tipo de projeto. Com base nessas informações e na figura apresentada, julgue os itens que se seguem.

Nessa planta, há dois interruptores simples que são utilizados para comandar, de forma independente, cada ponto de luz: o do lado direito, que comanda o ponto de luz do lado direito, e o do lado esquerdo, que comanda o ponto de luz do lado esquerdo.

• C. Certo
• E. Errado

A figura acima representa parte da planta baixa de uma instalação elétrica predial de baixa tensão dimensionada de acordo com as normas técnicas que regulamentam esse tipo de projeto. Com base nessas informações e na figura apresentada, julgue os itens que se seguem.

No circuito 2, os condutores atendem apenas às tomadas baixas. Nesse circuito, nem todos os eletrodutos são dispostos pelo piso e todos os condutores têm seção de 2,5 mm².

• C. Certo
• E. Errado

No que se refere aos critérios para a autorização de profissionais para atuar em serviços de eletricidade e à segurança em instalações elétricas e serviços com eletricidade, julgue os próximos itens. Há impedimento de profissional realizar, individualmente, serviços em instalação elétrica de alta tensão energizada, conforme estabelecido em norma específica.

• C. Certo
• E. Errado

No que se refere aos critérios para a autorização de profissionais para atuar em serviços de eletricidade e à segurança em instalações elétricas e serviços com eletricidade, julgue os próximos itens. Entre os requisitos para habilitação de profissional para atuar em serviços de eletricidade incluem-se qualificação prévia para serviços com eletricidade e inscrição no competente registro de classe.

• C. Certo
• E. Errado

O dispositivo de proteção das pessoas e animais contra choques elétricos e o dispositivo de proteção diferencial residual (DR), de uso obrigatório nas instalações elétricas, conforme a NBR 5410 desde 1997, têm o seu funcionamento baseado no seguinte fato:

• A. As tensões entre os condutores fase no circuito trifásico com carga equilibrada serem sempre iguais, de modo a não haver corrente no condutor neutro.
• B. A intensidade de corrente no condutor terra, de proteção, ser sempre igual a corrente no condutor neutro, em qualquer situação.
• C. A intensidade de corrente no condutor neutro, em valor eficaz, ser sempre numricamente igual à soma do valor eficaz das correntes dos condutores fase.
• D. A corrente no condutor neutro, com carga trifásica equilibrada, ter sempre que ser nula para o bom funcionamento da instalação.
• E. Nos circuitos de corrente alternada, a soma do valor instantâneo das correntes nos condutores fase e neutro, considerado o seu sentido, ser sempre nula enquanto não houver fuga de corrente

Considere que uma carga trifásica equilibrada seja suprida por rede elétrica cujo sistema de tensão é equilibrado, simétrico e com tensão de linha igual a 100 V. Considere, ainda, que, durante determinado período do dia, a carga consuma 24 kW, com fator de potência igual a 0,8 indutivo. Com base nessas informações, julgue os itens que se seguem. Caso, nessa instalação, o fator de potência seja elevado para 0,88, independentemente de ser indutivo ou capacitivo, a relação entre as potências aparentes, demandada na situação de pior fator de potência e na de melhor fator de potência, será igual a 1,1.

• C. Certo
• E. Errado

Para a instalação do DR- Dispositivo de proteção diferencial residual, é importante que se verifique o tipo de aterramento que é usado na instalação elétrica em questão. Dos tipos de aterramento, o DR pode ser instalado sem problemas, EXCETO o item:

• A. TN-S
• B. TN-C
• C. TT
• D. TN-C-S

São fatores que influenciam no tipo de eletroduto a ser utilizado em uma instalação elétrica predial, após ao quadro de distribuição, EXCETO:

• A. A relação custo-benefício.
• B. A área da seção transversal do cabo ou fio.
• C. O número de circuitos distribuídos dentro do eletroduto.
• D. O valor da corrente em cada circuito que passa dentro do eletroduto.
• E. A área da seção transversal do cabo alimentador oriundo do medidor.

Uma corrente de curto-circuito é limitada pela

• A. resistência Norton da rede.
• B. impedância Norton da rede.
• C. resistência Thevenin da rede.
• D. impedância Thevenin da rede.
• E. fonte de corrente equivalente da rede.

Uma instalação elétrica residencial previu um circuito bifásico de 220 V com carga instalada formada por três tomadas baixas de 100 VA cada e três tomadas médias de 600 VA cada. Para efeito de dimensionamento dos cabos da instalação pelo método da capacidade de condução de corrente, a corrente de projeto vale, em A, aproximadamente,

• A.

  16,4.

• B.

  4,6.

• C.

  9,5.

• D.

  12,8.

• E.

  3,2.
