Questões sobre Instalacao Elétrica

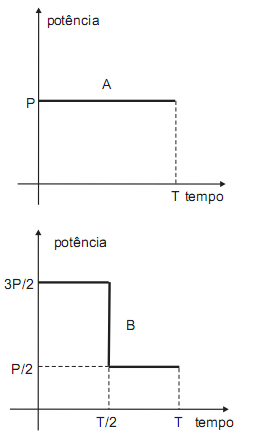

O estudo de demanda de uma instalação industrial, comercial ou residencial permite um melhor gerenciamento do uso da energia. Com relação às curvas de carga A e B das duas instalações mostradas na figura acima, é correto afirmar que:

• A. a instalação A consome a mesma energia que a B.
• B. a instalação A consome mais energia que a B.
• C. as duas instalações exigem a mesma potência.
• D. o fator de carga da instalação A é igual ao da B.
• E.

  o fator de carga da instalação B é maior que o da A.

De acordo com a NBR 5.410, que regula os procedimentos em instalações elétricas de baixa tensão, são previstos os seguintes esquemas de aterramento: TN-S, TN-C, TN-C-S, TT e IT. A respeito dessa temática, considere as seguintes afirmativas:

I - para o esquema TN-S, os quadros de distribuição de circuitos terminais são dotados de barramentos de terra, onde não podem ser conectados os condutores de neutro;

II - para o esquema TT, é obrigatória a utilização de DR em todos os circuitos terminais;

III - para o esquema IT, as cargas são aterradas no mesmo ponto da fonte.

Está(ão) correta(s), somente, a(s) afirmativa(s):

• A. I
• B. II
• C. III
• D. I e II
• E. II e III

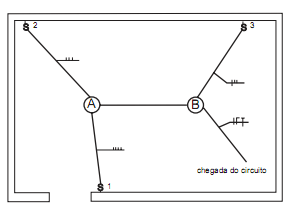

A figura acima representa a ligação de duas luminárias (A e B), por meio de três interruptores (1, 2 e 3). A ligação foi realizada de modo a propiciar o acionamento dessas luminárias em qualquer um dos interruptores. Os condutores que devem passar entre a luminária A e a B e os interruptores 1, 2 e 3, respectivamente, são:

• A. Condutores: neutro, terra, e dois retornos; Interruptores: 1- intermediário (four-way), 2- paralelo (three-way) e 3- paralelo (three-way).
• B. Condutores: neutro, terra, e três retornos; Interruptores: 1- intermediário (four-way), 2- paralelo (three-way) e 3- paralelo (three-way).
• C. Condutores: neutro, terra, e três retornos; Interruptores: 1- paralelo (three-way), 2- intermediário (four-way) e 3- paralelo (three-way).
• D. Condutores: neutro, terra, e dois retornos; Interruptores: 1- paralelo (three-way), 2- paralelo (three-way) e 3- paralelo (three-way).
• E. Condutores: fase, neutro, e três retornos; Interruptores: 1- intermediário (four-way), 2- paralelo (three-way) e 3- paralelo (three-way).

Uma instalação industrial é alimentada por um sistema elétrico, com tensão de entrada de 13,8 kV e potência de curto-circuito no ponto de entrega da concessionária de 150.000kVA. Os valores da tensão e da potência de base adotados são iguais aos nominais do transformador de entrada (2.000 kVA; 13,8Δ kV-150Y kV). Nessas condições, a impedância reduzida do sistema é:

• A. j 0,13 p.u.
• B. j 0,1 p.u.
• C. j 0,023 p.u.
• D. j 0,013 p.u.
• E. j 0,008 p.u.

O diagrama unifilar abaixo representa a instalação elétrica de duas lâmpadas incandescentes em paralelo sendo comandadas por dois interruptores localizados em pontos distintos. No entanto, os condutores do eletroduto entre as duas lâmpadas não foram representados.

Tais condutores do eletroduto estão corretamente representados em:

• A.
• B.
• C.
• D.
• E.

A norma ABNT − Associação Brasileira de Normas Técnicas − que trata de instalações elétricas de média tensão é a NBR que é aplicável a instalações elétricas de

Preenchem correta e respectivamente as lacunas I e II acima:

• A. 1419; 2,2 kV a 20,0 kV.
• B. 5410; 11,0 kV a 17,3 kV.
• C. 6890; 9,2 kV a 69,0 kV.
• D. 14039; 1,0 kV a 36,2 kV.
• E. 16249; 13,8 kV a 45,0 kV.

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Uma chave-mestra (master switch) ligada apropriadamente ao circuito pode ser utilizada para comandar várias lâmpadas localizadas em diferentes partes da instalação.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos a dispositivos de comando, controle e proteção utilizados em instalações elétricas de baixa tensão.

Relés de tempo são apropriados para utilização em manobras de circuitos que requeiram temporização.

• C. Certo
• E. Errado

A figura acima mostra os detalhes dos circuitos de alimentação de uma instalação elétrica de parte de uma residência. Os circuitos são utilizados em outras dependências da residência não detalhadas na figura. Com referência à planta elétrica da instalação mostrada, julgue os próximos itens.

Internamente a cada eletroduto passa fisicamente um único condutor neutro, embora existam dois circuitos independentes indicados na planta.

• C. Certo
• E. Errado

A figura acima mostra os detalhes dos circuitos de alimentação de uma instalação elétrica de parte de uma residência. Os circuitos são utilizados em outras dependências da residência não detalhadas na figura. Com referência à planta elétrica da instalação mostrada, julgue os próximos itens.

O interruptor que comanda o ponto de luz pertence ao circuito 2.

• C. Certo
• E. Errado
