Questões sobre Instalacao Elétrica

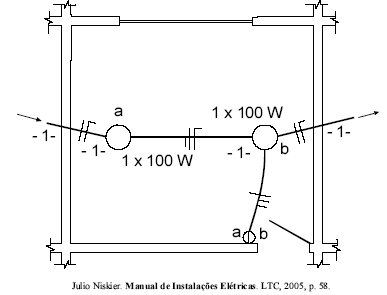

Considerando a figura acima, que mostra parte da planta de uma instalação elétrica residencial, na qual é destacado o circuito 1 e vários dos seus componentes, julgue os itens a seguir.

O eletroduto que interliga os dois pontos de luz contém um condutor de retorno, um condutor neutro, e um condutor de fase.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra parte da planta de uma instalação elétrica residencial, na qual é destacado o circuito 1 e vários dos seus componentes, julgue os itens a seguir.

É pouco provável que a seção dos condutores utilizados na parte mostrada do circuito 1 seja igual ou superior a 4 mm ^{2 .}

• C. Certo
• E. Errado

Em relação ao valor da tensão nominal da instalação, a queda de tensão percentual para o caso geral de fornecimento em tensão secundária de distribuição, quando não há transformador específico da concessionária para alimentar a instalação, é

• A. 4,5%.
• B. 5,0%
• C. 5,5%
• D. 6,0%.
• E. 6,5%.

Apresenta uma orientação INCORRETA quanto à instalação elétrica para equipamentos de informática:

• A. A tensão neutro - terra não deve ultrapassar 20% da tensão nominal da rede.
• B. No caso de haver variações de tensão superior a 5% da nominal, deve-se utilizar um estabilizador de tensão que, de preferência, seja do tipo isolador.
• C. No caso de haver a necessidade de utilização de um no-break, dê preferência ao que usa baterias seladas para evitar acúmulo de gases no local e corrosão de placas e dispositivos eletrônicos.
• D. Evite utilizar tomada tipo 2P + T universal, dando preferência a do tipo 2P (chato) + T (redondo) para inibir a conexão de outros tipos de equipamentos.
• E. O terra deve ser único para toda a rede, de modo que se houver várias hastes de aterramento, estas devem estar conectadas.

Considere os procedimentos seguintes realizados em uma tomada de 127 V

(fase - neutro - terra, atenção: sistema de aterramento T T) usada por um equipamento de informática: 1o)

Mede-se a tensão entre fase e terra (V1); 2o) Repete-se a medida usando uma lâmpada como carga (V2); 3o) Mede-se a corrente que circula pela lâmpada (I); 4o)

Calcula-se (V1 − V2) / I. Estes procedimentos referem-se à

• A. análise da capacidade de corrente do circuito da instalação, do qual faz parte a tomada.
• B. análise da eficiência do aterramento da instalação, devendo corresponder a uma impedância de no máximo 5 Ω.
• C. verificação de quantos equipamentos, de potência igual à da lâmpada, podem ser ligados à tomada.
• D. medida da isolação entre a fase e o terra, devendo corresponder a uma impedância de no mínimo 1 MΩ.
• E. medida da regulação percentual do circuito de alimentação do computador.

Em instalações elétricas em que há a possibilidade de ocorrer incêndios por causa de correntes de fuga à terra, é correto utilizar um dispositivo de interrupção de corrente de fuga como elemento de proteção. Na NBR 5410 esse dispositivo é designado por

• A. disjuntor diferencial-residual.
• B. disjuntor termomagnético.
• C. fusível SILIZED/SITOR.
• D. fusível NEOZED.
• E. fusível NH.

Um medidor trifásico de energia elétrica de três elementos é ligado por meio de três transformadores de corrente 100/5 A, um em cada fase, e três transformadores de potencial 7 920/120 V, ligados com o primário e secundário em estrela, cada um entre uma fase e o neutro. Quando o consumo indicado no medidor for 10 Wh, o consumo da instalação, em kWh, é aproximadamente

• A. 4,4
• B. 7,6
• C. 13,2
• D. 22,9
• E. 39,6

Em instalações elétricas, sobre a seção do condutor neutro tem-se que:

I. O condutor neutro deve possuir a mesma seção que o(s) condutor(es) fase em circuitos trifásicos quando a seção dos condutores fase for inferior ou igual a 25mm2.

II. O condutor neutro pode ter seção inferior à do(s) condutor(es) fase em circuitos trifásicos quando a presença de harmônicos for constatada, no máximo, em duas fases.

III. O condutor neutro deve possuir a mesma seção que o(s) condutor(es) fase em circuitos monofásicos a 2 e 3 condutores e bifásicos a 3 condutores, qualquer que seja a seção.

É correto o que se afirma APENAS em

• A. I.
• B. II.
• C. I e III.
• D. II e III.
• E. III.

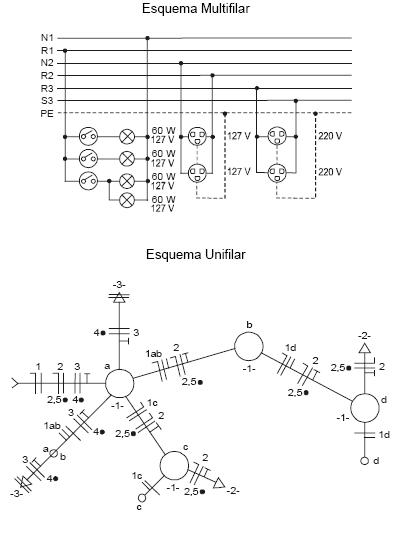

Os esquemas abaixo devem ser usados para responder às questões 53 e 54:

No esquema unifilar há um erro em um dos eletrodutos. A alternativa que o descreve é:

• A. Há uma fase em excesso no eletroduto que une a lâmpada a com a lâmpada c.
• B. Há um retorno em excesso no eletroduto que une o interruptor a-b com a lâmpada a.
• C. Há um retorno em excesso no eletroduto que une a lâmpada b com a lâmpada d.
• D. Há uma fase a menos no eletroduto que une a lâmpada a com a lâmpada b.
• E. Há um neutro a menos no eletroduto que une o interruptor a-b com a lâmpada a.

Os esquemas abaixo devem ser usados para responder às questões 53 e 54:

A seção dos condutores fase e neutro do circuito 2 da instalação vale

• A. 10,0 mm²
• B. 6,0 mm²
• C. 4,0 mm²
• D. 2,5 mm²
• E. 1,5 mm²
